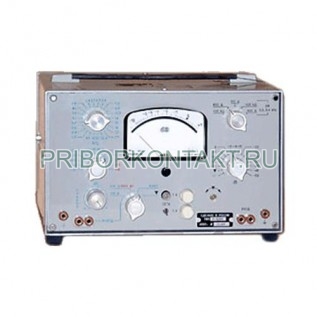

Измерительный прибор П-321

П-321

Измерительный прибор П-321

Также этот прибор может называться: П321, П 321, ПЗ21, ПЗ-21, ПЗ 21, p-321, p321, p 321.

П-321 измерительный прибор предназначен для измерения остаточных затуханий каналов связи, рабочего затухания линий связи, эксплуатационных измерений каналов тональной частоты, предгрупповых трактов и линий связи, уровней сигнала, контрольных проверок.

Технические характеристики П-321:

Диапазон частот для измерения П-321:

- остаточных затуханий каналов связи - от 300 Гц до 3400 Гц;

- рабочего затухания линий связи - от 300 Гц до 30 000 Гц;

- эксплуатационных измерений каналов тональной частоты, предгрупповых трактов и линий связи - от 300 Гц до 32 000 Гц;

- уровней сигнала - от 200 Гц до 150 000 Гц;

- контрольных проверок - 62 000 Гц и 101 000 Гц.

Фиксированные частоты генератора:

- 300 Гц; 400 Гц; 600 Гц; 800 Гц;

- 1000 Гц; 1300 Гц; 1600 Гц; 1800 Гц;

- 2100 Гц; 2400 Гц; 2700 Гц;

- 3000 Гц; 3400 Гц; 4000 Гц; 5000 Гц; 7000 Гц; 8000 Гц;

- 11 000 Гц; 12 000 Гц; 14 000 Гц; 15 000 Гц;

- 20 000 Гц; 24 000 Гц; 30 000 Гц.

Основная погрешность генератора:

- за частотой при номинальном напряжении - ±1%+3 Гц;

- за уровнем при частоте 1кГц и переключателе в положении «0 Нп», после градуировки и номинальном напряжении источника питания - не более 0,05 Нп.

Дополнительная погрешность П-321 по отношению к показанию на частоте 1 кГц при изменении положения переключателя частот:

- нулевого уровня - не более 0,1 Нп;

- выходного уровня - не более 0,05 Нп.

Коэффициент нелинейных искажений в диапазоне частот от 300 Гц до 30 000 Гц - не более 5%.

Пределы изменения уровня в диапазоне частот от 300 Гц до 36 000 Гц - от -6 Нп до +3 Нп.

Измерительные приборы П-321 имеют погрешность показаний указателя уровня:

- основная в положении переключателя «0 Np» - не более 0,05 Нп;

- дополнительная при изменении положения переключателя чувствительности - не более 0,03 Нп.

- дополнительная в диапазоне от 300 Гц до 36 000 Гц - не более 0,05 Нп.

Наработка на отказ - не менее 5000 ч.

Коэффициент отражения выходного сопротивления генератора по отношению к 600 Ом - не более 0,1.

Изготовитель гарантирует соответствие качества измерительного прибора П-321 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
