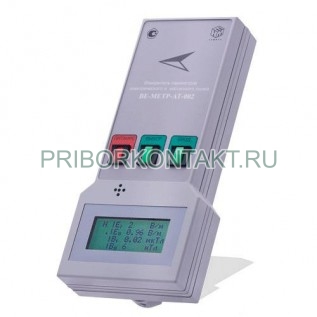

Прибор для измерения параметров электрического и магнитного поля ВЕ-МЕТР-АТ-002

Измеритель параметров ВЕ-МЕТР-АТ-002 электрического и магнитного полей (ВЕ МЕТР АТ 002, ВЕ-МЕТР АТ 002, ВЕ-МЕТР-АТ 002, VE-METR-AT-002, VE METR AT 002, VE-METR AT 002, VE-METR-AT 002, be-metp-at-002, be metp at 002, be-metp at 002, be-metp-at 002)

Средство измерения для аттестации рабочих мест операторов ЭВМ в соответствии с СанПиН 2.2.2/2.4.1340-03 и для сертификации видеотерминалов по стандарту MPR и TCO 92/95. Одновременные измерения электрической и магнитной составляющих электромагнитного поля в двух полосах частот: от 5Гц до 2кГц и от 2кГц до 400кГц. Измерители параметров электрического и магнитного полей ВЕ-МЕТР-АТ-002 поставляются с зарядным устройством и сумкой для транспортировки.

Назначение и область применения

Измеритель параметров электрического и магнитного полей ВЕ-МЕТР-АТ-002 предназначен для измерения параметров электрического и магнитного полей. Применяется для контроля норм по электромагнитной безопасности видеодисплейных терминалов и для проведения комплексного санитарно-гигиенического обследования жилых помещений и рабочих мест.

Описание

Принцип действия измерителя ВЕ-МЕТР-АТ-002 состоит в преобразовании колебаний электрического и магнитного полей в колебания электрического напряжения, частотной фильтрации и усилении этих колебаний с последующим автокомпенсационным анализом и детектированием. Конструктивно измеритель состоит из датчиков электрического и магнитного полей, блока ВЧ и НЧ фильтров, раздельных по ВЧ и НЧ каналам, блоков операционных усилителей, блоков среднеквадратического детектирования сигналов, блока процессорной обработки результатов измерения, жидкокристаллического дисплея для отображения измеренных величин и блока питания.
По рабочим условиям применения и предельным условиям транспортирования измеритель ВЕ-МЕТР-АТ-002 относится к группе 3 по ГОСТ 22261-94.

Основные характеристики ВЕ-МЕТР-АТ-002

- диапазон частот от 5Гц до 400кГц;
- полосы частот, в которых измеряется среднеквадратическое значение напряженности электрического поля и плотности магнитного потока:
полоса 1 - от 5Гц до 2000Гц ;
полоса 2 - от 2кГц до 400кГц ;
- диапазон среднеквадратических значений напряженности электрического поля:
в полосе 1 - от 8В/м до 100В/м ;
в полосе 2 - от 0,8В/м до 10В/м
- диапазон среднеквадратических значений плотности магнитного потока:
в полосе 1 - от 0,08мкТл до 1мкТл;
в полосе 2 - от 8нТл до 100нТл;
- пределы допускаемой относительной погрешности измерения среднеквадратических значений в полосе 1 или 2 напряженности электрического поля, возбуждаемого видеодисплейным терминалом, ±20%;
- пределы допускаемой относительной погрешности измерения среднеквадратических значений в полосе 1 или 2 плотности магнитного потока магнитного поля, возбуждаемого видеодисплейным терминалом, • ± 20%;
Время установления рабочего режима, не более 1мин
Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, не менее 15час
Средняя наработка на отказ, не менее 1000час
Масса измерителя, не более 450г.
Габариты измерителя, не более (210х100х60)мм.
Потребляемая мощность, не более 250мВт.
