Прибор для измерения параметров электрического и магнитного поля П5-14А

Также этот прибор может называться: П514А, П5 14А, p5-14A, p5 14A, p514A.

П5-14А приемник измерительный служит для селективного измерения высокочастотных напряжений и мощности слабых сигналов, качества экранировки ВЧ узлов и блоков, для относительных измерений различных уровней высокочастотных напряжений, а также для измерения напряженности поля при известных параметрах приемных антенн.

Приемники П5-14А предназначены для измерения мощности малых радиочастотных сигналов при разработке, регулировке и исследовании радиоаппаратуры. Они используются самостоятельно и в составе измерителей напряженности поля. Могут измерять среднее, пиковое и квазипиковое значение высокочастотных напряжений.

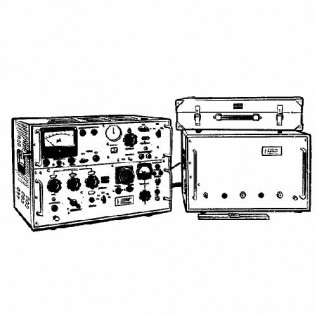

В состав прибора входят приемник измерительный и блок питания.

Диапазон частот - от 16,6 ГГц до 25,8 ГГц.

Погрешность измерения частоты - ± 2%.

Приделы измерения мощности при синусоидальном напряжении - от 10^-12 Вт до 10^-6 Вт.

Погрешность измерения при синусоидальном напряжении - 1,8 дБ.

Погрешность измерения:

- мощности синусоидального сигнала - ±1,6 дБ;

- мощности импульсного, шумового сигнала - ±2,5 дБ;

- отношения уровней при синусоидальном сигнале - ±0,6 дБ.

Погрешность относительных измерений мощности в динамическом диапазоне 60 дБ - ±0,5 дБ.

Погрешность квадратичной шкалы выходного прибора в динамическом диапазоне 5 дБ - ±0,5 дБ.

Флуктуационный порог чувствительности П5-14А - 3?10^-14 Вт.

Полоса пропускания - от 8,5 МГц до 10,5 МГц.

ВЧ тракт - 11?5,5 мм.

КСВН - не более 1,6.

Нестабильность показаний:

- без подстройки по частоте - ±0,5 дБ;

- с подстройки по частоте - ±0,2 дБ.

Экранировка - 17 дБ.

Потребляемая мощность - 800 В?А.

Питание:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры:

- приемника - 605?410?410 мм;

- блока питания - 630?465?345 мм.

Масса - не более 90 кг.

Приемники П5-14А представляют собой приемники супергетеродинного типа с двойным преобразованием частоты без избирательности по зеркальному каналу. Для калибровки используется внутренний ГШ. Повышение чувствительности приборов достигается за счет применения нулевого модуляционного метода приема.

В комплекте с измерительной антенной возможно измерение напряженности электромагнитного поля.

Выходные устройства обеспечивают подключение осциллоскопа для наблюдение огибающей АМ и ЧМ сигналов, а также самописца для проведение записи сигнала во времени.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
