Прибор для измерения параметров электрического и магнитного поля П5-15А

Также этот прибор может называться: П515А, П5 15А, П5-15-А, П5 15 А, p5-15a, p5 15a, p515a.

П5-15А приемник измерительный предназначен для измерения мощности слабых радиочастотных сигналов при разработке, регулировке и исследовании радиоаппаратуры, и в комплекте с измерительными антеннами напряженность электромагнитного поля.

Приемники П5-15А представляют собой приемники супергетеродинного типа с двойным преобразованием частоты без избирательности по зеркальному каналу.

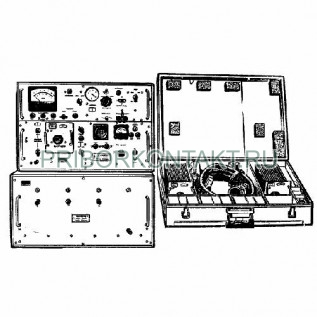

В состав прибора входят: приемник измерительный; блок питания.

Диапазон частот - от 25,8 ГГц до 37,5 ГГц.

Наименьшая измеряемая мощность - 3?10^-12 Вт.

Погрешность измерения мощности сигнала:

- синусоидального - ±1,6 дБ;

- импульсного, шумового - ±2,5 дБ.

Погрешность изменения частоты - ±2%.

КСВН - не более 1,6.

Экранировка для П5-15А - не менее 17 дБ.

Флюктуационный порог чувствительности - 3?10^-14 Вт.

Пределы измерения при синусоидальном напряжении - от 10^-12 дБ до 10^-6 дБ.

Эффективная полоса пропускания - от 8,5 МГц до 10,5 МГц.

Сечение волновода - 7,2?3,4 мм.

Нестабильность показаний:

- без подстройки по частоте - ±0,5 дБ;

- с подстройкой по частоте - ±0,2 дБ.

Потребляемая мощность - 800 В?А.

Габаритные размеры:

- приемника П5-15А - 605?410?410 мм;

- блока питания - 630?465?345 мм.

Масса каждого из блоков - не более 45 кг.

Для калибровки используется внутренний ГШ. Повышение чувствительности приборов достигается за счет применения нулевого модуляционного метода приема.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
