Прибор для измерения параметров электрического и магнитного поля ПМП-3

ПМП-3

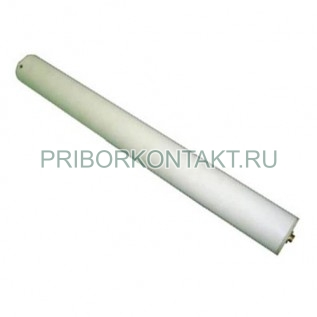

Преобразователь магнитного поля ПМП-3

Также это изделие может называться: ПМП 3, ПМП3, ПМП-з, pmp-3, pmp 3, pmp3.

ПМП-3 преобразователь магнитного поля предназначен для преобразования индукции магнитного поля в напряжение электрического сигнала.

Преобразователи ПМП-3 могут использоваться в комплекте с измерительными приемниками, селективными вольтметрами, осциллографами, платами цифрового ввода для персонального компьютера.

Технические характеристики ПМП-3:

Диапазон рабочих частот - от 1 Гц до 10 кГц.

Собственные шумы усилителя - не более 30 нВ/√Гц.

Предельная чувствительность ПМП-3 на частотах:

- 1 Гц - 1,0 пкТл/√Гц (0,8 мкА/м);

- 10 Гц - 0,1 пкТл/√Гц (0,08 мкА/м);

- 40 Гц - 0,02 пкТл/√Гц (0,016 мкА/м);

- 60 Гц - 0,01 пкТл/√Гц (0,008 мкА/м);

- 1 кГц - 0,003 пкТл/√Гц (0,003 мкА/м);

- 10 кГц - 0,001 пкТл/√Гц (0,0008 мкА/м).

Амплитудный динамический диапазон измеряемого поля - не менее 120 дБ.

Выходное сопротивление - 50 Ом или 600 Ом.

Температура окружающего воздуха - от -20° С до +40° С.

Номинальный ток - не более 50 мА.

Напряжение питания ПМП-3 - 12±1,2 В.

Габаритные размеры - не более 700×80 мм.

Масса - не более 5 кг.

Система защиты от перегрузок исключает возможность выхода из строя преобразователей при сильных магнитных полях, включая близкие грозовые разряды. Встроенная калибровочная катушка позволяет проводить калибровку преобразователя по тестовому гармоническому сигналу.

Функциональные возможности:

- измерение уровней магнитных полей;

- измерение уровней вибраций различных конструкций.

Области применения ПМП-3 преобразователя:

- решение задач обеспечения электромагнитной совместимости;

- решение инженерно-геологических, гидрогеологических, геофизических и геоэкологических задач, в том числе: оценка интенсивности магнитных полей на нефте- и газопроводах; измерение индукции магнитного поля Земли при выполнении магниторазведочных работ; измерение индукции магнитного поля при поиске и разведке месторождений полезных ископаемых, сейсморазведка;

- исследование магнитных характеристик объектов;

- измерение остаточного магнитного поля (эффективность магнитных экранов);

- измерение уровней низкочастотных колебаний (вибраций) строительных конструкций;

- обнаружение и измерение уровней биологически опасных для жизни людей электромагнитных излучений (ЭМИ);

- измерение интенсивность ЭМИ для контроля норм по электромагнитной безопасности (специсследования ПЭМИН).
