Прибор для измерения параметров электрического и магнитного поля П5-45

Приемник измерительный с оптической развязкой входного сигнала П5-45 (П5 45)

Применяется в задачах передачи аналоговых сигналов по оптическому каналу. Используется при решении задач электромагнитной совместимости, электромагнитной безопасности, радиоконтроля, а также при измерении диаграммы направленности антенн. Оптическая развязка позволяет исключить влияние кабеля на результат измерения электрических аналоговых сигналов на длинах до 100 м.

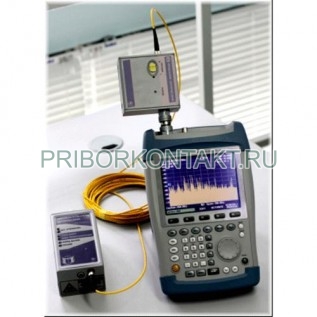

Состав: портативный анализатор спектра R&S FSH3
(по требованию заказчика с опциями приемника), преобразователь измерительный с волоконно-оптической линией связи Я6-130.

Технические характеристики:

1. Диапазон частот от 0.5 МГц до 3000 МГц.

2. Диапазон измеряемых уровней гармонических сигналов (при отношении сигнал/шум не менее 10), спектральная плотность шума, уровни нелинейных искажений:

3. При входных уровнях, превышающих заданный порог по нелинейности, для уменьшения нелинейных искажений производится автоматическое включение внутреннего аттенюатора лазерного модуля. При входных уровнях, не превышающих заданный порог по нелинейным искажениям, для увеличения отношения сигнал/шум, внутренний аттенюатор отключается.

4. Пределы абсолютной погрешности измерений уровня гармонического сигнала FSH3 ±1,5 дБ.

5. Коэффициент стоячей волны не более 2,0.

6. Диапазон рабочих температур -20 ^oС…+50 ^oС. При выполнении измерений Преобразователем оптическим и Приемником оптическим при температурах от минус 20 ^oС до 0 ^oС, анализатор спектра FSH3 эксплуатируется в диапазоне рабочих температур от 0 до плюс 50 ^oС.

7. Технические характеристики FSH3 в составе Приемника в соответствии РЭ: Портативный анализатор спектра R&S FSH 1145.5850.03.

8. П5-45 удовлетворяет требованиям ГОСТ 22261, а по рабочим условиям относится к группе 4 ГОСТ 22261.

9. Время непрерывной работы в автономном режиме до 4 час.
