Прибор для измерения параметров электрического и магнитного поля П5-4Б

Также этот прибор может называться: П54Б, П5 4Б, П5-чБ, p5-4b, p54b, p5 4b.

П5-4Б приемник измерительный предназначен для селективного измерения высокочастотных напряжений и мощности слабых сигналов, качества экранировки ВЧ узлов и блоков, для относительных измерений различных уровней высокочастотных напряжений, а также для измерения напряженности поля при известных параметрах приемных антенн.

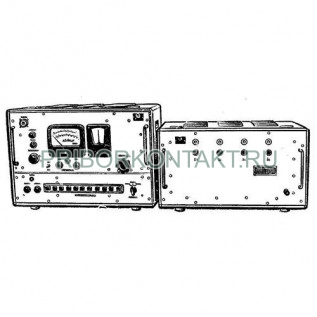

Приемник П5-4Б состоит из собственно приемника и блока питания.

Диапазон частот - от 1,28 ГГц до 2,35 ГГц.

Измеряемая мощность:

- минимальная - 10^-12 Вт;

- максимальная - 10^-4 Вт.

Погрешность измерения, при синусоидальном напряжении - 2 дБ.

Погрешность измерения частоты - 1%.

Первая промежуточная частота для П5-4Б - 100 МГц.

Вторая промежуточная частота - 30 МГц.

Потребляемая мощность - 500 В?А.

Полоса пропускания - 4,5 МГц.

Питание от сети для П5-4Б:

- напряжением - 220±22 В; 220±11 В;

- частотой - 50±0,05 Гц; от 388 Гц до 428 Гц.

Экранировка - 50 дБ.

КСВ напряжения:

- при мощности 10 дБ - 1,45;

- при мощности 20 дБ - 1,3.

Габаритные размеры:

- приемника - 525?420?350;

- блока питания - 512?420?290.

Масса приемника и блока питания - не более 30 кг.

Приемники П5-4Б представляют собой супергетеродинные измерительные приемники, чувствительность которых калибруют по внутреннему шумовому генератору. Измеряемый сигнал подают на вход, приемников по кабелю с волновым сопротивлением 50 Ом и далее через канал шумового генератора на входной контур.

Входной контур (преселектор) обеспечивает определенное ослабление побочных каналов приема. Затем высокочастотный сигнал поступает на преобразователь частоты І. В качестве гетеродина используется клистронный генератор. Сигнал первой промежуточной частоты (ПЧ) усиливается УПЧІ, повторно преобразуется и подается на вход УПЧІІ, в котором происходит основное усиление и аттенюация. С выхода УПЧІІ сигнал поступает на линейный (средний, пиковый) или квадратичный детекторы, а затем через УПТ на выходное устройство.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность, при +20° С - до 80%.

При включении линейного детектора измеряют амплитуду сигнала, при включении квадратичного детектора - мощность. Сигнал второй ПЧ через детектор и УВЧ выведен также на динамик для прослушивания модуляции.

Приемник П5-4Б может измерять среднее, пиковое и квазипиковое значения высокочастотных напряжений. Выходные устройства обеспечивают подключение осциллоскопа для наблюдения огибающей AM и ЧМ сигналов, а также самописца для проведения записи сигнала во времени.
