Прибор для измерения параметров электрического и магнитного поля П5-5Б

Также этот прибор может называться: П5 5Б, П55Б, p5-5b, p5 5b, p55b.

П5-5Б приемник измерительный измеряет мощность слабых радиочастотных сигналов и в комплекте с измерительными антеннами напряженность электромагнитного поля.

Приемники П5-5Б служат для селективного измерения ВЧ напряжений и мощности слабых сигналов, определения степени экранирования ВЧ узлов и блоков, относительных измерений различных уровней ВЧ напряжений, а также для измерения напряженности поля с использованием приемных антенн.

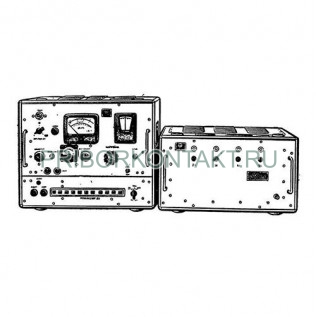

В состав прибора входят: приемник и блок питания.

Диапазон частот - от 2,35 ГГц до 4 ГГц.

Пределы измерения мощности - от 1 пВт до 0,1 мВт.

Входное сопротивление (коаксиальный тракт) - 50 Ом.

Погрешность измерения частоты - 1%.

Погрешность измерения при синусоидальном напряжении - ±2 дБ.

Полоса пропускания П5-5Б - 4,5 МГц.

КСВН:

- с внешним делителем мощности 10 дБ - 1,45;

- с внешним делителем мощности 20 дБ - 1,3.

Погрешность относительных измерений мощности - ±1,15 дБ.

Первая промежуточная частота - 100 МГц.

Вторая промежуточная частота - 30 МГц.

Экранировка П5-5Б - 50 дБ.

Питание от сети переменного тока:

- частотой - 50±0,05 Гц; от 388 Гц до 428 Гц;

- напряжением - 220±22 В; 220±11 В.

Потребляемая мощность - 500 В?А.

Габаритные размеры П5-5Б:

- приемника - 525?420?350 мм;

- блока питания - 512?420?290 мм.

Масса каждого из блоков - не более 30 кг.

Приемники П5-5Б могут измерять среднее, пиковое и квазипиковое значения ВЧ напряжений. Для наблюдения, измерения и регистрации сигналов внешними устройствами в приемнике предусмотрены выходы для подключения осциллоскопа, самописца, анализатора спектра.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
