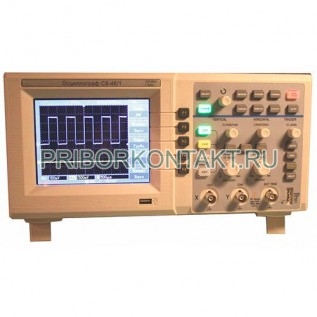

Осциллограф С8-46/3

С8-46/3

Осциллограф цифровой С8-46/3

Также этот прибор может называться: С8 46/3, С846/3, С8463, С8 46 3, c8-46/3, c8 46/3, c846/3, c8463, c8 46 3.

С8-46/3 осциллограф цифровой предназначен для исследования формы и измерения параметров однократных, периодических электрических сигналов в диапазоне частот до 60 МГц с максимальной частотой дискретизации 1 ГГц, а также математической обработки результатов измерений с отображением их на экране монитора.

Область применения: настройка сложных радиотехнических систем, систем автоматики и вычислительной техники, а также научные исследования.

Технические характеристики С8-46/3:

Количество каналов - 2.

Объём памяти осциллографа на канал - 12,5 К.

Полоса пропускания - 60 МГц.

Максимальная частота дискретизации - 1 ГГц.

Диапазон коэффициентов отклонения - от 2 мВ/дел до 5 В/дел.

Пределы допускаемой погрешности:

- от 2 мВ/дел до 5 мВ/дел - ±4%;

- от 5 мВ/дел до 5 В/дел - ±3%.

Допускаемое суммарное значение напряжения на входах всех каналов С8-46/3 - не более 400 В.

Время нарастания переходной характеристики - не более 5,8 нс.

Входной импеданс - 1 МОм/27 пФ.

Диапазон коэффициентов развертки С8-46/3 - от 5 нс/дел до 50 с/дел.

Погрешность коэффициентов развертки осциллографов - ±0,2%.

Форма сигнала генератора - меандр.

Частота - 1 кГц.

Выходное напряжение - 3 В.

Возможность сохранения 20 осциллограмм (200 на внешний носитель), 20 профилей настроек, создание шаблона допускового контроля, регистрация в память до 1000 кадров.

Интерфейс осциллографа - USB 2,0.

Экран С8-46/3 - 320×240 точок - 14,5 см.

Габаритные размеры - 320×150×130 мм.

Масса - 2,5 кг.

Условия эксплуатации С8-46/3:

Напряжение - от 100 В до 240 В.

Частота осциллографов - от 45 Гц до 440 Гц.

Потребляемая мощность - 50 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия приборов осциллографы С8-46/3 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
