Осциллограф С8-36

С8-36

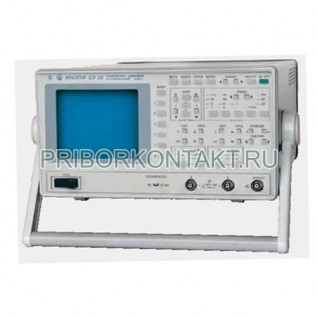

Осциллограф цифровой С8-36

Также этот прибор может называться: С8 36, С836, С8 З6, С8З6, С8-З6, c8-36, c8 36, c836.

С8-36 цифровой осциллограф служит для оперативного исследования периодических и однократных сигналов в полосе частот до 50 МГц, посредством их регистрации в цифровой памяти и отображения на экране, цифрового измерения временных и амплитудных величин с отображением результатов измерения на экране электронно-лучевой трубки (ЭЛТ).

Сфера применения: исследование однократных и редкоповторяющихся сигналов, наладка, ремонт, эксплуатация электронных приборов и узлов автоматики, вычислительной техники и связи.

Технические характеристики С8-36:

Количество каналов - 2.

Объём памяти - 4 К/канал.

Размер экрана С8-36 - 80×100 мм.

Время нарастания ПХ - не более 7 нс.

Диапазон коэффициентов отклонения - от 5 мВ/дел до 5 В/дел.

Пределы основной погрешности коэффициентов отклонения - ±3%.

Максимальная частота дискретизации - 20 МГц.

Частота дискретизации осциллографов на канал:

- для периодических сигналов - 10 Гвыб/с;

- для однократных сигналов - 20 Мвыб/с.

Диапазон коэффициентов развертки - от 5 нс/дел до 25 с/дел.

Погрешность измерения:

- амплитудных - 2,5%;

- временных - 1,5%.

Входное напряжение С8-36:

-максимальное - 80 В;

-с делителем 1:10 - 250 В.

Входной импеданс - 1 МОм/25 пФ.

Калибратор - 3 В; 1 кГц (±3%).

Габаритные размеры - не более 338×166×381 мм.

Масса - не более 8,5 кг.

Осциллографы С8-36 обладают широкими функциональными возможностями, среди которых можно выделить:

- диагностику основных функциональных узлов;

- обработку сигнала, зарегистрированного в памяти;

- хранение в памяти не менее четырех сигналов;

- режим усреднения для периодических сигналов;

- режим накопления.

Также, осциллограф С8-36, дает возможность:

- измерения напряжения и временного интервала между двумя маркерами, установленными оператором;

- автоматически измерять амплитуды импульсов с плоской вершиной, размахи сигналов, среднеквадратическое значения периодического сигнала;

- автоматически измерять период и частоту периодических сигналов;

- автоматически измерять длительности импульсов, и также время их нарастания и спада.

Условия эксплуатации С8-36:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность осциллографа - не более 180 В·А.

Средняя наработка на отказ не менее - 8000 ч.

Предприятие-изготовитель предоставляет гарантию соответствия осциллографа С8-36 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
