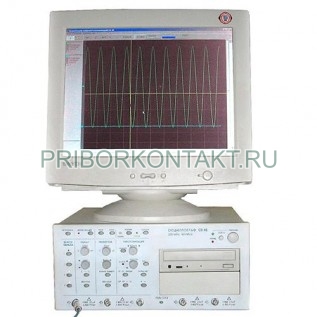

Осциллограф цифровой С8-46

Также этот прибор может называться: С8 46, С846, c8-46, c8 46, c846.

С8-46 осциллограф цифровой предназначен для исследования формы и измерения параметров однократных, периодических электрических сигналов в диапазоне частот до 200 МГц с максимальной частотой дискретизации 400 Мв/с, а также математической обработки результатов измерений с отображением их на экране монитора.

Область применения: настройка сложных радиотехнических систем, систем автоматики и вычислительной техники, а также научные исследования.

Технические характеристики С8-46:

Количество каналов - 4.

Объём памяти цифрового осциллографа на канал - 128 Кбайт.

Максимальная частота дискретизации - 400 Мв/с.

Диапазон коэффициентов отклонения:

- канал 1, 2 - от 1 мВ/дел до 5 В/дел;

- канал 3, 4 - от 10 мВ/дел до 5 В/дел.

Диапазоны регистрации сигналов:

- канал 1, 2 - от 8 мВ до 40 В;

- канал 3, 4 - от 80 мВ до 40 В.

Пределы допускаемой погрешности:

- канал 1, 2 - от ±1% до ±2,5%;

- канал 3, 4 - ±2,5%.

Допускаемое суммарное значение напряжения на входах всех каналов - не более 400 В.

Основные каналы С8-46:

Время переходной характеристики:

- нарастания - от 1,75 нс до 3 нс (с делителем - от 2,3 нс до 3,5 нс);

- установления - не более 17 нс.

Неравномерность - не более 9%.

Выброс - не более 9%.

Дополнительные каналы:

Время переходной характеристики осциллографа:

- нарастания - 3,5 нс (с делителем - 4 нс);

- установления - не более 17 нс.

Неравномерность - не более 9%.

Выброс - не более 9%.

Непосредственный вход приборов осциллографы С8-46:

- входное активное сопротивление - 1 МОм;

- входная емкость - не более 25 нФ.

Диапазон коэффициентов развертки С8-46 - от 5 нс/дел до 5 с/дел.

Диапазон частот внутренней и внешней синхронизации - от 0,6 Гц до 200 МГц.

Габаритные размеры - не более 420×362×165 мм.

Масса - не более 11 кг.

Условия эксплуатации С8-46:

Температура окружающей среды - от 10º С до 35º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление - от 70 кПа до 106,7 кПа.

Напряжение осциллографов - 230±23 В.

Частота - 50±1 Гц.

Потребляемая мощность С8-46:

- без монитора - не более 180 В·А;

- с монитором - не более 270 В·А.

Средняя наработка на отказ - не менее 10 000 ч.
