Осциллограф С8-15

С8-15

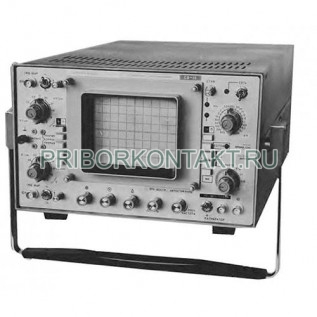

Осциллограф С8-15

Также этот прибор может называться: С815, С8 15, c8-15, c815, c8 15, s8-15, s815, s8 15.

С8-15 осциллограф как однолучевой прибор предназначен для исследования однократных и периодических сигналов.

Осциллографы С8-15 применяются для изучения электрических процессов в диапазонах инфразвуковых, звуковых, ультразвуковых сигналов, а также в диапазоне видео- и радиочастот.

Технические характеристики С8-15:

Диапазон измеряемых напряжений - от 10 мВ до 500 В.

Диапазон измеряемых интервалов времени - от 200 нс до 5 с.

Рабочая площадь экрана:

- по вертикали - 80 мм;

- по горизонтали - 100 мм.

Длина одного деления шкалы - 1 см.

Ширина линии луча - 1,2 мм.

Минимальная частота следования развертки при наблюдении максимального быстрого процесса - 100 Гц.

Максимальная скорость записи однократных сигналов - не менее 1000 км/с.

Время воспроизведения записанного изображения в режиме запоминания - не менее 40 с.

Параметры канала Y осциллографа С8-15.

Время нарастания ПX - 35 нс.

Выброс на ПХ - 5%.

Время установления ПХ - 100 нс.

Неравномерность вершины ПХ - 2%.

Спад вершины ПХ при закрытом входе через 1,25 мс от ее начала - 5%.

Входной импеданс:

- сопротивлением - от 0,97 МОм до 1,03 МОм; от 9 МОм до 11 МОм;

- емкостью - от 37,8 пФ до 46, 2 пФ; от 9 пФ до 15 пФ;

- с выносным делителем - 1:10.

Максимально допустимое значение сигнала при минимальном коэффициенте отклонения С8-15:

- на открытом входе без делителя - 100 В;

- на открытом входе с выносным делителем 1:10 - 500 В.

Максимально допустимое суммарное постоянное и переменное напряжения:

- на закрытом входе без делителя - 300 В;

- на закрытом входе с выносным делителем 1:10 - 500 В.

Смещение луча из-за дрейфа выходного напряжения усилителя:

- за 1 мин - 0,2 см;

- за 1 ч - 1 см.

Коэффициент ослабления синфазных сигналов в диапазоне частот от 0 до 100 кГц в режиме сложения сигналов (А+Б) - 40.

Коэффициент развязки между каналами в диапазоне частот от 0 до 5 МГц - 10 000.

Калиброванный коэффициент отклонения - от 20 мВ/дел. до 5 В/дел. устанавливается:

- ступенями последовательности - 1; 2; 5;

- плавно с коэффициентом перекрытия - 1:2,5.

Параметры канала X для С8-15.

Коэффициент развертки - от 0,05 мкс/дел до 25 с/дел.

Ступени последовательности развертки - 1; 2; 5.

Внутренняя синхронизация синусоидальными сигналами:

- высотой изображения на экране ЭЛТ - 1 см;

- частотой - от 1 Гц до 10 МГц.

Внутренняя синхронизация импульсами любой полярности:

- высотой изображения - 0,6 см;

- длительность - более 0,2 мкс.

Внешняя синхронизация разверток синусоидальными сигналами:

- амплитудой - от 0,5 В до 10 В;

- частотой - от 1 Гц до 10 МГц.

Внешняя синхронизация разверток импульсами любой полярности:

- амплитудой - от 0,5 В до 10 В;

- длительностью - не менее 2 мкс.

Сопротивление входа внешней синхронизации - 0,4 МОм.

Параметры сигналов калибровки коэффициента отклонения С8-15 осциллографа.

Положительное постоянное напряжение - от 0,594 В до 0,606 В.

Положительные импульсы:

- амплитудой - от 0,594 В до 0,606 В;

- сопротивлением - от 0,99 МОм до 1,01 МОм.

Параметры сигналов калибровки коэффициента развертки.

Положительные импульсы частоты следования равны частоте сети питания.

Погрешность калибровки:

- коэффициента отклонения - 3%;

- коэффициента развертки - 5%.

Питание С8-15 от сети переменного тока:

- напряжением - от 192 В до 242 В;

- частотой - от 49,5 Гц до 50,5 Гц; от 59,4 Гц до 60,6 Гц.

Потребляемая мощность - 65 Вт.

Габаритные размеры - 354×200×526 мм.

Масса - не более 16 кг.

Условия эксплуатации С8-15:

Температура окружающего воздуха - от -10° С до +30° С.

Относительная влажность при +20° С - до 95%.
