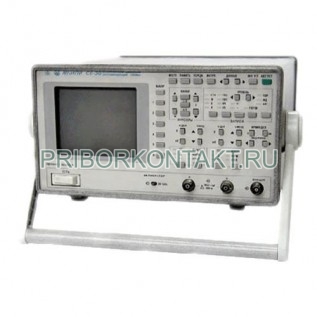

Осциллограф цифровой С8-38

Также этот прибор может называться: С8 38, С838, С8 З8, С8З8, С8-З8, c8-38, c8 38, c838.

С8-38 цифровой осциллограф используется для оперативного исследования редкоповторяющихся, однократных, и периодических сигналов в полосе частот до 100 МГц, путем:

- их регистрации в цифровой памяти;

- измерения временных и амплитудных параметров;

- отображения сигналов и измеренных параметров на экране электронно-лучевой трубки;

- сбора информации в составе автоматизированных измерительных комплексов.

Сфера применения приборы осциллографы С8-38: ядерная физика, исследования качества объектов методами неразрушающего контроля, разработка новой электронной техники, ремонт¸ наладка и эксплуатация электронной техники различного назначения, телевидение, электронные системы слежения за объектами различного назначения.

Технические характеристики С8-38:

Количество каналов - 2.

Объём памяти - 32 К/канал.

Размер экрана С8-38 - 80х100 мм.

Время нарастания ПХ - не более 3,5 нс.

Диапазон коэффициентов отклонения - от 5 мВ/дел до 5 В/дел.

Пределы основной погрешности коэффициентов отклонения - ±3%.

Частота дискретизации на канал:

- для периодических сигналов - 10 Гвыб/с;

- для однократных сигналов - 100 Мвыб/с.

Диапазон коэффициентов развертки осциллографов - от 5 нс/дел до 10 с/дел.

Погрешность измерения не более:

- амплитудных - 2,5%;

- временных - 1,5%.

Входное напряжение С8-38:

-максимальное - 80 В;

-с делителем 1:10 - 250 В.

Диапазон частот внутренней и внешней синхронизации при гармоническом сигнале - от 10 Гц до 125 МГц.

Входной импеданс С8-38 - 1 МОм/25 пФ.

Калибратор - 3 В, 1 кГц (±0,6%).

Габаритные размеры - не более 338×166×381 мм.

Масса - не более 8,5 кг.

Осциллографы С8-38 обладают широкими функциональными возможностями, среди которых можно выделить: автопоиск периодических сигналов в диапазоне от 100 Гц до 90 МГц, хранение в памяти до 4х сигналов, отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память), пред- и послезапуск, режим усреднения и накопления данных.

Осциллограф также дает возможность обеспечивать автоматические измерения следующих параметров: размах и среднеквадратическое значение периодического сигнала, а также амплитуда, период, частота, длительность импульсов, их время нарастания и спада, позволяет работать с полным TV сигналом любой формы.

Передвижные маркеры в С8-38 способствуют измерению любого участка сложного сигнала по горизонтали и вертикали (дельта-измерения). Встроенная энергонезависимая память сохраняет режимы предыдущего сеанса работы.

Условия эксплуатации С8-38:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность осциллографов - не более 180 В·А.

Средняя наработка на отказ не менее - 8000 ч.
