Осциллограф С8-39

С8-39

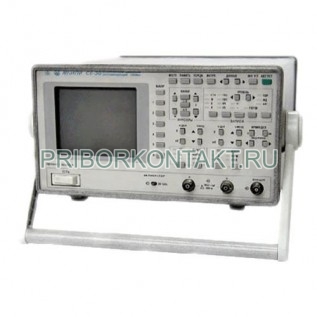

Осциллограф цифровой С8-39

Также этот прибор может называться: С8 39, С839, С8 З9, С8З9, С8-З9, c8-39, c8 39, c839.

С8-39 малогабаритный цифровой осциллограф используется для исследования однократных и периодических электрических сигналов порядком их регистрации в цифровой памяти с частотой дискретизации до 50 МГц, наблюдения их формы на жидкокристаллическом экране (ЖКЭ), измерения амплитудных параметров исследуемого сигнала в диапазоне напряжений от 20 мВ до 240 В и временных интервалов в диапазоне длительностей от 10 нс до 16 с.

Сфера применения приборов осциллографы С8-39: ремонт, наладка, эксплуатация и техническое обслуживание различных электронных приборов и узлов автоматики, вычислительной техники и связи, разработка сложной электронной техники, научные исследования.

Технические характеристики С8-39:

Количество каналов - 2.

Размер экрана - 94×124 мм.

Время нарастания ПХ - не более 7 нс.

Диапазон коэффициентов отклонения - от 5 мВ/дел до 5 В/дел.

Пределы основной погрешности коэффициентов отклонения - ±3%.

Частота дискретизации С8-39 - 50 МГц.

Эквивалентная частота дискретизации - 5 ГГц.

Диапазон коэффициентов развертки осциллографов - от 0,01 мкс/дел до 2 с/дел.

Погрешность измерения не более:

- амплитудных - 2%;

- временных - ±1,5%.

Входное напряжение С8-39:

-максимальное - 100 В;

-с делителем 1:10 - 250 В.

Диапазон частот внешней синхронизации С8-39 при гармоническом сигнале - от 10 Гц до 50 МГц.

Входной импеданс - 1 МОм/35 пФ (или согласованный ТВ-вход).

Калибратор - 5 кГц; 4±0,002 В.

Габаритные размеры - не более 280×80×176 мм.

Масса - не более 3 кг.

Условия эксплуатации С8-39:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность - не более 15 В·А.

Средняя наработка на отказ не менее - 15 000 ч.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого осциллографа С8-39 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
