Осциллограф С8-14

Также этот прибор может называться: С8 14, С814, С8-1ч, s8-14, s8 14, s814, c8-14, c8 14, c814.

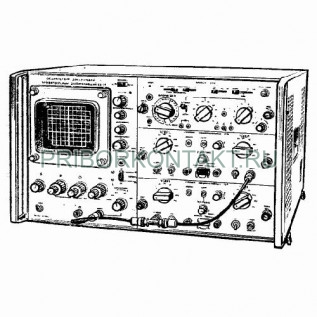

С8-14 осциллограф запоминающий на полутоновых трубках предназначен для визуального наблюдения формы однократных и периодических электрических сигналов на экране ЭЛТ и фотографирования.

Осциллографы С8-14 используют сменные блоки:

- серии Я40-1;

- серии Я40-2.

Скорость записи - 3000 км/с.

Полоса пропускания - не более 50 МГц.

Время воспроизведения - 40 с.

Количество каналов С8-14 - 2.

Погрешность коэффициентов отклонения и развертки - 4%.

Потребляющая мощность - 300 В?А.

Рабочая часть экрана С8-14 - 40?80 мм.

Основные характеристики усилителей представлены в таблице:

Основные характеристики блоков разверток представлены в таблице:

Максимальное изображение блока одинарной развертки, при внутренней синхронизации - 5 мм.

Питание от сети:

- напряжением - 220 В;

- частотой - 50 Гц.

Диапазон рабочих температур - от +10° С до +40° С.

Тип индикатора - 13ЛН11.

Габаритные размеры - 480?280?535 мм.

Масса - не более 34 кг.

Особенности С8-14:

- двухлучевая ЭЛТ;

- автоматическое стирание изображения;

- 10 сменных блоков.

В приборе осциллограф С8-14, предусмотрена возможность одновременного использования двух сменных блоков усилителей в каналах вертикального отклонения и одного блока развертки в канале горизонтального отклонения, что позволяет исследовать одновременно четыре сигнала.
