Осциллограф С8-33

С8-33

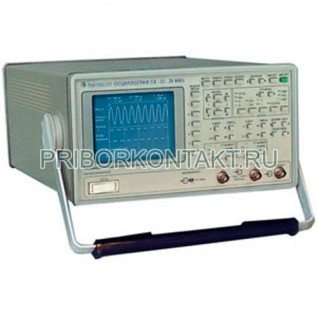

Осциллограф цифровой С8-33

Также этот прибор может называться: С8 33, С833, С8 ЗЗ, С8ЗЗ, С8-ЗЗ, c8-33, c8 33, c833.

С8-33 цифровой осциллограф - прибор общего назначения, со встроенным VGA монитором, которые исследуют сигналы в полосе частот до 20 МГц.

Осциллографы С8-33 дают возможность автоматическим измерениям таких параметров как:

- амплитуда импульсов, их частота, период, длительность, время нарастания и спада;

- среднеквадратическое значение периодического сигнала и его размах.

Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали, а встроенная энергонезависимая память сохраняет режимы предыдущего сеанса работы.

Технические характеристики С8-33:

Количество каналов - 2.

Объём памяти - 32 К/канал.

Размер экрана - 80×100 мм.

Время нарастания ПХ С8-33 - не более 17,5 нс.

Диапазон коэффициентов отклонения - от 5 мВ/дел до 5 В/дел.

Пределы основной погрешности коэффициентов отклонения - ±3%.

Коэффициенты отклонения тракта вертикального отклонения - от 5 мВ/дел до 2 В/дел.

Максимальная частота дискретизации - 20 МГц.

Частота дискретизации С8-33 на канал:

- для периодических сигналов - 5 Гвыб/с;

- для однократных сигналов - 20 Мвыб/с.

Диапазон коэффициентов развертки - от 10 нс/дел до 25 с/дел.

Диапазон измерения осциллографов:

- временных параметров - от 40 нс до 250 с;

- размаха - 10 мВ - 160 В.

Погрешность измерения С8-33:

- временных параметров - 1,5%;

- размаха - 2,5%.

Входной импеданс - 1 МОм/25 пФ.

Внешняя синхронизация осциллографа - от 0,2 В до 5 В (1 МОм/25 пФ).

Калибратор - 3 В; 1 кГц (±3%).

Масса - не более 8 кг.

Габаритные размеры - не более 166×338×381 мм.

Осциллографы С8-33 обладают широкими функциональными возможностями, среди которых можно выделить:

- наблюдение переходных процессов, медленно меняющихся и одиночных событий;

- выделение кратковременных всплесков длительностью до 50 нc;

- автопоиск периодических сигналов в диапазоне от 100 Гц до 10 МГц и хранение в памяти до 4х сигналов;

-отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память);

- пред- и послезапуск;

- режим усреднения и накопления данных;

- осуществляется цифровая обработка сигналов, а также их запоминание.

Условия эксплуатации С8-33:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - от 48 Гц до 63 Гц.

Потребляемая мощность осциллографов - не более 160 В·А.

Средняя наработка на отказ не менее - 8000 ч.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого осциллографа С8-33 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
