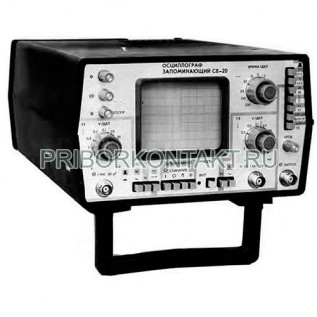

Осциллограф С8-20

Также этот прибор может называться: С 8-20, С8 20, С820, c 8-20, c8-20, s8-20, s8 20, s820.

С8-20 осциллограф запоминающий предназначен для исследования формы и измерения параметров однократных или периодических электрических сигналов.

Амплитуда сигнала - от 2 мВ до 400 В.

Длительность сигнала - от 0,12 мкс до 2 с.

Полоса пропускания - от 0 до 10 МГц.

Количество каналов - 2.

Скорость записи С8-20 - 100 км/с.

Время воспроизведения - от 30 с до 180 с.

Время сохранения записи:

- во включенном состоянии - 1 ч;

- в выключенном состоянии- 24 ч.

Коэффициенты:

- отклонения - от 2 мВ/дел. до 5 В/дел.;

- развертки - от 0,05 мкс/дел. до 0,2 с/дел.

Пределы основной погрешности коэффициентов отклонения и развертки - 4%.

Рабочая часть экрана С8-20 - 52?65 мм.

Потребляемая мощность - 30 В?А.

Питание:

- напряжение сети - 110 В, 127 В, 220 В, 240 В;

- частота - 50 Гц; 60 Гц.

Габаритные размеры - 120?210?330 мм.

Масса С8-20 - не более 4,6 кг.

Осциллографы запоминающие С8-20 отличаются от обычных осциллографов наличием возможности запоминания и длительного воспроизведения изображения. Для этого в ЭЛТ введен специальный узел памяти, состоящий из воспроизводящего катода и диэлектрической мишени, установленной перед люминесцентным экраном ЭЛТ. Высокая частота переключения каналов в режиме прерывистой коммутации (1 МГц) позволяет запоминать два однократных сигнала с частотой - до 50 кГц, а наличие режима «под-стирание» - наблюдать предельно короткие сигналы с частотой повторения до 10 Гц.
