С8-11

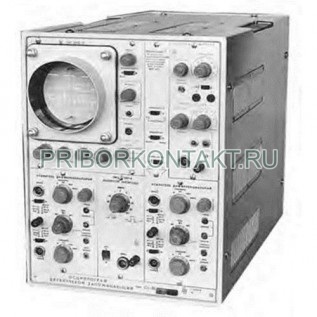

Осциллограф С8-11 (С1-51) (С811, С8 11, c8-11, c811, c8 11)
Для наблюдения на экране ЭЛТ и фотографирования периодических и одиночных сигналов.

Двухлучевой прибор Осциллограф С8-11 предназначен для наблюдения на экране ЭЛТ и фотографирования периодических и одиночных сигналов.
Основные технические характеристики
Диапазон измеряемых напряже­ний 0,08В-500В. Диапазон измеряемых интервалов времени 2мкс-250с. Рабочая площадь экрана для каж­дого луча имеет 4 деления по верти­кали и 8 делений по горизонтали каждое деление равно 1 см.
Суммарная площадь экрана прибора Осциллографы С8-11 имеет 6 делений по вертикали и 8 делений по горизонтали (в режиме X-Y6 де­лений по вертикали и (3 по горизон­тали). Ширина линии луча:
1 мм в режиме запоминания;
1,2 мм в режиме обычного осциллографирования.
Максимальная скорость записи 5 км/с в режиме запоминания. Имеется режим форсирования ско­рости записи. Яркость записанного изображения не менее 80 кд/м2 при контрастности 1:3. Время воспроизведения 30 мин. Время сохранения 7 сут. Регулируемое время воспроизведения 0,5-7 с. Время стирания 0,2-0,5 с.
Минимальная частота следования развертки: при наблюдении макси­мально быстрого сигнала
50Гц в режиме обычного осциллографирования;
10Гц в режиме усиления яркости.
Полоса пропускания канала Y 0-1 МГц при неравномерности АЧХ 3 дБ. Спад вершины ПХ 1 мм при длительности 1 с на открытом входе.
Выброс на ПХ 5% при времени нарастания испытательного импульса 0,5 мкс. Максимальная чувствительность каналов Y1 мм/мВ (коэффициент отклонения 10 мВ/дел.) устанавливается ступенями 1, 10, 100, 1000. Входной импеданс канала Y: 500 ± 15 кОм, 40 пФ; 1 МОм ± 50 кОм, 15 пФ с выносным делителем 1:10. Постоянная времени закрытого входа 20 мс. Смещение лучей из-за дрейфа: 1 мм за 1 мин; 5 мм за 30 мин. Наводка с канала на канал в канале Yне более толщины луча.
Максимально допустимое суммарное напряжение на закрытом входе прибора Осциллограф С8-11:
400В;
500В с выносным делителем.
Коэффициент ослабления синфазных сигналов 200 в полосе 50Гц— 1 МГц. Задержка в канале Y0,05 мкс. Калиброванный коэффициент развертки 0,5мкс/дел. - 25с/дел. устанавливается ступенями в последовательности 1, 2, 5.
Внешняя синхронизация прибора Осциллограф С8-11:
импульсами амплитудой 1-50 В и длительностью более 0,2 мкс;
синусоидальными сигналами амплитудой 1В-25В в полосе частот 0,1Гц-1МГц.
Внутренняя синхронизация:
импульсами с высотой изображения на экране ЭЛТ более 3 мм;
синусоидальными сигналами с высотой изображения на экране ЭЛТ более 6 мм в рабочей полосе частот прибора.
Параметры сигналов калибровки коэффициента отклонения
Напряжение в виде меандра частотой 1 кГц и постоянное напряжение. Напряжение амплитудой 0,05В-100В изменяется ступенями в последовательности 1, 2, 5.
Параметры сигналов калибровки коэффициента развертки
Синусоидальный сигнал частотой 100 кГц.
Напряжение, синхронное с разверткой
Пилообразное напряжение прибора Осциллограф С8-11 амплитудой 120 В на нагрузке 0,1 МОм, 40 пФ. Импульс положительной полярности. Амплитуда 50 В на нагрузке 0,1 МОм, 40 пФ. Длительность фронта 0,25 мкс. Длительность импульса равна длительности прямой развертки.
Параметры канала 2
Амплитуда 40В-100В. Постоянная времени входа 5 мс.
Параметры канала X в режиме Х-Y
Полоса пропускания 0-500кГц при неравномерности АЧХ 3дБ. Максимальная чувствительность 0,05дел./мВ (коэффициент отклонения 20мВ/дел.) Погрешность измерения:
амплитуды ±10% в полосе 5Гц-300 кГц;
интервалов времени ±10%.
Смещение лучей относительно друг друга по оси X две толщины луча. Отклонение от параллельности линий лучей прибора Осциллограф С8-11 не более 2 мм. Питание от сети переменного тока частотой 50±0,5 Гц, напряжением 220±22В. Потребляемая мощность 700 ВА.
Условия эксплуатации: температура от +10 до +35° С, относительная влажность 95% при +20° С.
Габаритные размеры прибора Осциллограф С8-11: 340х450х700мм. Масса 50 кг.
