Описание товара

С1-48Б

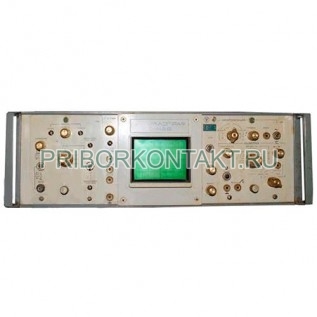

Однолучевой универсальный осциллограф С1-48Б

Также этот прибор может называться: С1 48Б, С1 48 Б, С1-48-Б, s1-48b, s1 48b, s1 48 b, c1-48b, c1 48b, c1 48 b.
С1-48Б осциллограф однолучевой универсальный предназначен для наблюдения электрических сигналов на экране ЭЛТ и измерения их временных и амплитудных параметров.
Технические характеристики С1-48Б:
Диапазон измеряемых напряжений - от 4 мВ до 200 В.
Диапазон измеряемых интервалов времени - от 8 мкс до 0,5 с.
Ширина линии луча - 1 мм.
Полоса пропускания при неравномерности АЧХ - 3 дБ:
- при открытом входе - от 0 до 1 МГц;
- при закрытом входе - от 5 Гц до 1 МГц.
Время нарастания переходной характеристики - 0,35 мкс.
Выброс на ПХ не более 5% при времени нарастания импульса - 0,52 мкс.
Коэффициент отклонения - 1 В/дел.
Множители растяжки развертки - 1 и 0,2.
Запаздывание начала развертки относительно сигнала синхронизации - 1 мкс.
Диапазон калибровки чувствительности - от 5?103 мм/В до 0,2 мм/В.
Разность фазовых характеристик в режиме X-Y 3° в полосе частот - от 0 до 100 кГц.
Диапазон длительностей развертки для С1-48Б - от 0,4 мкс/дел. до 2000 мс/дел.
Максимальна чувствительность канала горизонтального отклонения - 10 мм/В.
Полоса пропускания канала горизонтального отклонения - от 0 до 0,1 МГц.
Тип ЭЛТ - 16ЛО4В.
Минимальная величина исследуемого сигнала, при котором обеспечиваться точность измерения - 4 мВ.
Минимальная длительность исследуемого сигнала, при котором обеспечиваться точность измерения - 8 мкс.
Дрейф нулевой линии за 30 мин роботы - 5 мВ.
Погрешность калибратора амплитуды и длительности - ±3%.
Параметры синхронизирующих сигналов:
- диапазон частот синусоидальных сигналов - от 1 Гц до 1 МГц;
- диапазон длительностей импульсных сигналов - от 2 мкс до 107 мкс;
- амплитуда при внешних синхронизации - от 0,5 В до 50 В;
- амплитуда при внутренней синхронизации, соответствующая изображению высотой - не менее 3 мм.
Входной импеданс канала У:
- с емкостью 55 пФ - 1±0,03 МОм;
- с емкостью 15 пФ и с выносным делителем 1:10 - 10±0,01 МОм.
Погрешность измерения С1-48Б:
- амплитуды - ±10%;
- дополнительная выносного делителя - ±10%;
- временных интервалов - ±10%;
- при пятикратной растяжке - ±15%.
Параметры сигнала калибровки коэффициентов отклонения и развертки С1-48Б:
- прямоугольные импульсы частотой - 2 кГц;
- амплитуда - 10 мВ; 100 мВ; 1 В.
Внутренняя синхронизация синусоидальным сигналом е высотой изображения на экране ЭЛТ - не менее 3 мм.
Внешняя синхронизация:
- синусоидальными сигналами с амплитудой - от 0,5 В до 50 В;
- в диапазоне частот - от 1 Гц до 1 МГц;
- импульсами длительностью - от 2 мкс до 10 с.
Параметры симметричного входа на пластины X и Y осциллографа С1-48Б:
- полоса - от 0 до 10 МГц;
- входное сопротивление - 2,2±0,22 МОм;
- ёмкость - 55 пФ.
Параметры канала Z:
- полоса - от 20 Гц до 200 кГц;
- напряжение - от 20 В до 50 В;
- входное сопротивление - 1±0,1 МОм;
- разделительная емкость - 0,01 мкФ.
Потребляемая мощность осциллографа С1-48Б - 75 В?А.
Питание от сети переменного тока:
- напряжением - 220±22 В; 115±5,5 В;
- частотой - 50±0,5 Гц; от 388 Гц до 428 Гц.
Рабочая часть экрана - 60?80 мм.
Габаритные размеры - 490?175?475 мм.
Масса - не более 20 кг.
Калиброванный коэффициент отклонения устанавливается ступенями от 2 мВ/дел. до 5 В/дел. в последовательности 1, 2, 5.
Выход пилообразного напряжения на нагрузке 1±0,1 МОм с емкостью 200 пФ - 20 В.
Рабочая площадь экрана имеет 6 делений по вертикали и 8 делений по горизонтали (1 деление равно 1 см).
Максимально допустимое суммарное напряжение на закрытом входе - 400 В.
Конструктивно прибор оформлен в футляре, позволяющем устанавливать его в стойку.
Условия эксплуатации С1-48Б:
Температура окружающего воздуха - от -10° С до +40° С.
Относительная влажность от +4° С до +30° С - до 95%.
