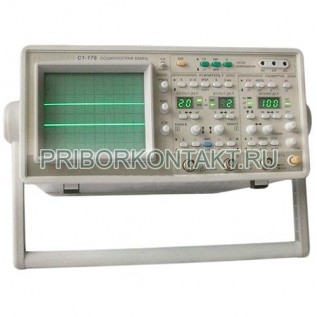

Осциллограф универсальный С1-176

Также этот прибор может называться: С1 176, С1176, c1-176, c1 176, c1176.

С1-176 осциллограф универсальный применяют для исследования периодических электрических сигналов посредством визуального наблюдения и измерения их амплитудных и временных параметров в границах частот от 0 до 50 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ), а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов с каналами вертикального отклонения.

Область применения: измерение электрических сигналов в лабораторных и цеховых условиях эксплуатации.

Технические характеристики приборов осциллографы С1-176:

Количество каналов - 2.

Размер экрана - 80×100 мм.

Ширина линии луча С1-176 - не более 1 мм.

Время нарастания ПХ осциллографа - не более 7 нсек.

Диапазон коэффициентов отклонения - от 0,002 В/дел до 20 В/дел.

Пределы основной погрешности коэффициентов отклонения - ±3%.

Пределы относительной погрешности коэффициентов отклонения в рабочем диапазоне температур:

- каждого из каналов - ±4,5%;

- с делителем 1:10 - ±6%.

Возможность 10-кратной растяжки.

Диапазон коэффициентов развертки - от 5·10^-8 с/дел до 0,5 с/дел.

Пределы допускаемой основной относительной погрешности коэффициентов развертки осциллографов:

- без растяжки - ±3%;

- с растяжкой - ±6%.

Входной импеданс - 1 МОм/25 пФ (делитель 1:10 - 10 МОм/23 пФ).

Внешняя синхронизация С1-176 - от 0,2 В до 5 В (1 МОм/25 пФ).

Наличие режима X-Y - в полосе от 20 Гц до 1 МГц (коэффициент отклонения 2 мВ/дел - 10 В/дел±10%).

Калибратор - 0,6 В, 1 кГц (±1%).

Масса - не более 7 кг.

Габаритные размеры С1-176 - не более 140×300×384 мм.

Тестер компонентов:

Ось Y - ±12 мА.

Ось Х - ±12 В.

Условия эксплуатации С1-176:

Температура окружающей среды - от -10º С до +40º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Напряжение сети переменного тока - 230 В±10%.

Частота сети переменного тока - 50 Гц.

Потребляемая мощность осциллографов - не более 90 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого осциллографа С1-176 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
