Осциллограф С1-173

С1-173

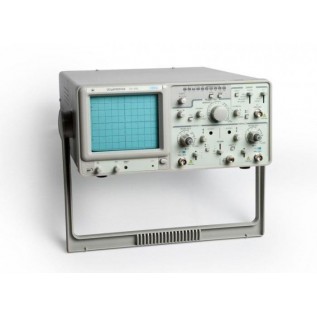

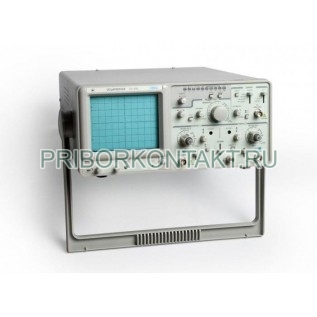

Осциллограф двухканальный аналого-цифровой С1-173

Также этот прибор может называться: С1173, С1 173, С1-17З, c1-173, c1173, c1 173.

С1-173 осциллограф двухканальный аналого-цифровой применяется для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 20 МГц.

Сфера применения: в промышленности при разработке, производстве и эксплуатации радиоэлектронной аппаратуры на различных объектах сферы безопасности.

Технические характеристики С1-173:

Каналы осциллографов - 2.

Рабочая часть экрана - 80×100 мм.

Ширина линии луча - не более 0,8 мм.

Коэффициент отклонения (10 калиброванных положений соответственно ряду чисел 1, 2, 5):

- норма - от 5 мВ/дел до 5 В/дел;

- с растяжкой - от 1 мВ/дел;

- с делителем 1:10 - до 50 В/дел.

Коэффициент развязки между каналами С1-173:

- в диапазоне до 7 МГц - не менее 10 000;

- в диапазоне до 20 МГц - не менее 5000.

Дрейф луча каждого канала:

- долговременный - не более 1 дел/ч;

- кратковременный - не более 0,2 дел/мин.

Диапазон коэффициентов развертки (устанавливаются ступенями соответственно ряду чисел 1, 2, 5) в кратковременном режиме - 0,2 дел/мин.

Виды выходов - открытый, закрытый, заземленный.

Входное активное сопротивление:

- непосредственный вход - 1±0,03 МОм;

- с делителем 1:10 - 10±0,3 МОм.

Входная емкость С1-173:

- непосредственный вход - 25±5 пФ;

- с делителем 1:10 - не более 20±5 пФ.

Пределы перемещения луча по вертикали - не менее 5 дел.

Модуляция яркости луча каналов 1 и 2 при подаче на вход «Z» напряжения:

- амплитуда - не менее 5 В;

- частота -от 0 до 2 МГц.

Встроенный калибратор

Форма сигнала импульсов С1-173 - прямоугольная (меандр).

Частота следования импульсов - 1±0,02 кГц.

Амплитуда сигналов - 2±0,04 В.

Пределы погрешности амплитуды и частоты - ±2%.

В режиме аналогового осциллографа С1-173:

Полоса пропускания:

- основная - от 0 до 20 МГц;

- при включенной пятикратной растяжке - от 0 до 7 МГц.

Возможность увеличения коэффициента отклонения от калиброванного значения - в 2,5 раза (плавно).

Пределы погрешности коэффициентов отклонения:

- непосредственно на входе - не более ±3%;

- с растяжкой и с делителем 1:10 - не более ±5%;

- в рабочих условиях применения - не более ±5%;

- в рабочих условиях применения с растяжкой и с делителем - не более ±7%.

Коэффициент развязки (20 калиброванных положение соответственно ряду чисел 1, 2, 5):

- норма - от 0,2 мкс/дел до 0,5 с/дел;

- с 10-ти кратной растяжкой - от 20 нс/дел.

Погрешность коэффициентов развертки С1-173:

- основная погрешность - ±3%;

- погрешность с растяжкой - ±5%.

Синхронизация

Виды:

- сигналом канала 1;

- сигналом канала 2;

- от сети;

- от внешнего источника.

Диапазон частот - от 20 Гц до 20 МГц.

Амплитуда - от 0,2 В до 10 В.

Параметры входа канала горизонтального отклонения

Коэффициент отклонения усилителя - от 5 мВ/дел до 5 В/дел.

Полоса пропускания усилителя С1-173 - от 0 до 500 кГц.

Разность фаз между каналами на частоте до 50 кГц - не более 3°.

Режимы работы горизонтального отклонения - автоколебательный; ждущий; ТВ-кадр; ТВ-строка; блокировка уровня запуска.

Режим работы при вертикальном отклонении:

- наблюдение сигналов по каналам 1 и 2 в отдельности;

- наблюдение суммы сигналов каналов 1 и 2;

- наблюдение сигналов каналов поочередно и прерывисто;

- инвертирование сигнала в канале 2;

- просмотр телевизионного сигнала.

В режиме цифрового запоминающего осциллографа С1-173:

Эквивалентная полоса пропускания:

- основная - от 0 до 8 МГц;

- при включенной пятикратной растяжке - от 0 до 7 МГц.

Пределы погрешности коэффициентов отклонения:

- непосредственно на входе - не более ±(3+4/n)%;

- с растяжкой и с делителем 1:10 - не более ±(5+4/n)%;

- в рабочих условиях применения - не более ±(5+4/n)%;

- в рабочих условиях применения с растяжкой и с делителем - не более ±(7+4/n)%, где n - размер на экране ЭЛТ.

Разрешающая способность С1-173 - 8 бит (28 точек/дел).

Виды интерполяции - синусоидальная, линейная.

Параметры входа канала горизонтального отклонения

Коэффициент развертки - от 0,2 мкс/дел до 10 с/дел.

Максимальная частота дискретизации - 20 Мвыб(с).

Разрешающая способность - 10 бит (100 точек/дел).

Режим запуска - автоколебательный, ждущий.

Максимальная растяжка запомненного сигнала - 100 раз.

Установка синхронизации - 2-е, 5-е и 8-е деление шкалы от начала развертки.

Скорость подачи информации С1-173 - 19 200 бод.

Режим работы:

- режим аналогового осциллографа - отображающего сигналы в реальном масштабе времени;

- режим цифрового запоминающего осциллографа, позволяющего наблюдать сигналы одиночные, непериодические и сверхнизких частот.

Интерфейс - RS232.

Время установления рабочего режима - 15 мин.

Время непрерывной работы в рабочих условиях - 8 ч.

Габаритные размеры - 360×460×145 мм.

Масса - 8 кг.

Условия эксплуатации С1-173:

Рабочая температура окружающей среды - от 5º С до 40º С.

Относительная влажность при температуре 25º С - 85%.

Электропитание (напряжение/частота):

- 220±22 В - 50±2 Гц; 60±2 Гц.

Потребляемая мощность приборов осциллографы С1-173 - 40 В·А.

Средняя наработка на отказ - не менее 10000 ч.

Срок службы - не менее 10 лет.
