Осциллограф С1-159

С1-159

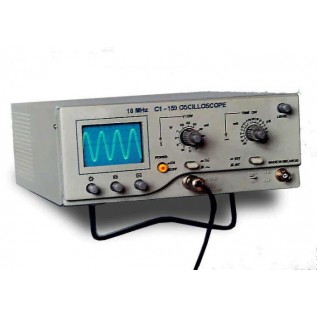

Осциллограф универсальный С1-159

Также этот прибор может называться: С1 159, С1159, c1-159, c1 159, c1159.

С1-159 осциллограф универсальный предназначен для наблюдения и измерения свойств электрических сигналов в реальном масштабе времени в диапазоне напряжений от 8 мВ до 60 В и длительностей от 80 нс до 0,2 с в полосе частот от 10 Гц до 10 МГц.

Область применения: производство, разработка и эксплуатация радиоэлектронных изделий, а также в ходе учебного процесса в школах, училищах и ВУЗах по курсам электротехники и электроники.

Технические характеристики С1-159:

Размер экрана - 40×60 мм.

Полоса пропускания тракта вертикального отклонения - 10 МГц.

Количество каналов осциллографа - 1.

Диапазон коэффициентов отклонения - от 2 мВ/дел до 10 В/дел.

Пределы допускаемой погрешности коэффициентов отклонения - ±5%.

Время переходной характеристики С1-159:

- нарастания - ±35 нс;

- установления - 240 нс.

Неравномерность осциллографа - ±3%.

Выброс - ±9%.

Непосредственный вход ПХ:

- входное активное сопротивление - 1±0,1 МОм;

- входная емкость - не более 70 пФ.

Диапазон коэффициентов развертки С1-159 - от 0,02 мкс/дел до 20 мс/дел.

Пределы допускаемой основной относительной погрешности коэффициентов развертки - ±15%.

Тип сигнала калибратора осциллографа - меандр.

Частота следования - 1 кГц.

Амплитуда следования - 0,5 В.

Пределы допускаемых погрешностей С1-159 - ±2%.

Габаритные размеры - не более 110×260×350 мм.

Масса - не более 3,5 кг.

Условия эксплуатации С1-159:

Температура окружающей среды - от 5º С до 35º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление - от 70 кПа до 106,7 кПа.

Напряжение - 220±22 В.

Частота - 50±1 Гц.

Потребляемая мощность приборов осциллографы С1-159 - не более 30 В·А.

Средняя наработка на отказ - не менее 8000 ч.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого осциллографа С1-159 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
