Осциллограф С1-108

С1-108

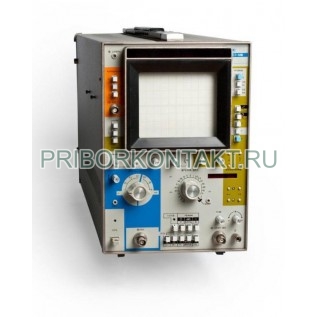

Осциллограф универсальный С1-108

Также этот прибор может называться: С1108, С1 108, c1-108, c1108, c1 108.

С1-108 осциллограф универсальный применяется для исследования формы непрерывных и импульсных, в том числе редкоповторяющихся и однократных сигналов в диапазоне напряжений от 20 мВ до 8 В и в диапазоне длительностей от 7 нс до 100 мс путем визуального наблюдения и фотографирования.

Технические характеристики С1-108:

Класс точности - 2.

Каналы осциллографов - 1.

Рабочая часть экрана - 80×100 мм.

Ширина линии каждого луча - не более 0,8 мм.

Скорость записи (РФ-3):

- чувствительность - 1200 I/рентген;

- относительное отверстие объектива с 1:1,5 - не менее 2000 км/с;

- относительное отверстие объектива с 1:2 - не менее 1200 км/с.

Коэффициент отклонения каналов С1-108 - от 10 мВ/дел до 1 В/дел (соответственно ряду чисел 1, 2, 5).

Погрешность коэффициентов отклонения:

- основная - не более 2%;

- в интервале каждой влияющей величины в рабочих условиях применения - не более 2,5%.

Основная погрешность измерения напряжения - не более (1+0,5·10/n)%,

где n - размер изображения измеряемого напряжения, в делениях шкалы (в сантиметрах) экрана осциллографа:

- при непосредственном входе в диапазоне от 20 мВ до 8 В;

- с активным пробником в диапазоне от 20 В до 4 В;

- с выносным делителем 1:10 в диапазоне от 200 мВ до 10 В.

Основная погрешность измерения напряжения - не более (2,5+10/n)%:

- с выносным делителем 1:50 в диапазоне от 500 мВ до 25 В.

Погрешность измерения напряжения С1-108 в интервале каждой влияющей величины в рабочих условиях применения при непосредственном входе:

- с активным пробником и с выносным делителей 1:10 - не более (1,2+0,5·10/n)%;

- с выносным делителей 1:50 - (3+10/n)%.

Переходная характеристика осциллографа

Время нарастания:

- непосредственный вход и выносной делитель с коэффициентом передачи 1:10, 1:50 - не более 1 нс;

- с активным пробником - 1,5 нс.

Выброс С1-108:

- непосредственный вход и с выносным делителем 1:10, 1:50 - не более ±5%;

- с активным пробником - 7%.

Время установления:

- при непосредственном входе - не более 5 нс;

- с активным пробником - не более 8 нс;

- с выносным делителем 1:10, 1:50 - не более 20 нс.

Неравномерность на участке установления:

- при непосредственном входе - 5%;

- с активным пробником и с выносным делителем 1:10, 1:50 - 7%.

Неравномерность при непосредственном входе:

- на участке до 100 нс - 2%;

- на участке от 100 нс до 100 мс - 1,5%.

Неравномерность с активным пробником и с выносным делителем 1:10, 1:50:

- на участке до 100 нс - 3%;

- на участке от 100 нс до 100 мс - 2%.

Искажения по постоянному току - не более 2%.

Дрейф лучей на экране С1-108:

- долговременный дрейф - не более 5 мм/ч;

- кратковременный дрейф - не более 2 мм.

Периодические и случайные отклонения с активным пробником - не более 2 мВ.

Смещение лучей осциллографа:

- при изменении напряжения питающей сети на 10% - не более 2 мм;

- при входном токе - не более 3 мм.

Пределы перемещения луча по вертикали - не менее ±80 мм.

Параметры входа канала вертикального отклонения

При непосредственном входе:

- входное активное сопротивление - 50±1 Ом;

- коэффициент отражения - не более 10%.

С выносным делителей 1:10:

- входное активное сопротивление - 500±5 Ом;

- входная емкость - не более 1 пФ;

С выносным делителем 1:50:

- входное активное сопротивление - 2500±25 Ом;

- входная емкость - не более 1 пФ;

С активным пробником:

- входное активное сопротивление - 100±5 кОм;

- входное активное сопротивление с делителем 1:10 - 1±0,05 МОм;

- входная емкость - не более 4 пФ;

- входная емкость с делителем 1:10 - не более 2,5 пФ.

Задержка изображения сигнала С1-108 - не менее 12 нс.

Диапазон коэффициента развертки (ступенчато, соответственно ряду чисел 1, 2, 5) - от 1 нс/дел до 10 мс/дел.

Основная погрешность коэффициентов развертки на рабочем участке развертки:

- от 10 нс/дел до 10 мс/дел - не более 2%;

- от 1 нс/дел до 5 нс/дел - не более 4%.

Погрешность измерения напряжения в интервале каждой влияющей величины в рабочих условиях применения:

- от 10 нс/дел до 10 мс/дел - 2,5%;

- от 1 нс/дел до 5 нс/дел - 5%.

Основная погрешность С1-108 измерения временных интервалов в пределах рабочего участка развертки:

- от 10 нс/дел до 10 мс/дел - не более (0,5+0,4·10/l)%,

где l - размер изображения измеряемого временного интервала в делениях (в сантиметрах) шкалы экрана;

- от 1 нс/дел до 5 нс/дел - не более (2+10/l)%.

Погрешность измерения временных интервалов в интервале каждой влияющей величины в рабочих условиях применения:

- от 10 нс/дел до 10 мс/дел - не более (0,7+0,4·10/l)%;

- от 1 нс/дел до 5 нс/дел - не более (2,5+10/l)%.

Погрешность измерения частоты - не более ±1 от погрешности измерения временных интервалов.

Пределы перемещения луча по горизонтали - не менее ±50 мм.

Внутренняя синхронизация:

Диапазон частот гармонического сигнала - до 50 Гц; от 350 МГц.

Минимальный уровень в диапазоне частот гармонического сигнала приборов осциллографы С1-108 :

- до 50 Гц; от 100 МГц (длительность импульсного сигнала - от 5 нс) - 8 мм;

- до 100 МГц; от 350 МГц - 20 мм.

Максимальный уровень в диапазоне частот гармонического сигнала:

- до 50 Гц; от 100 МГц (длительность импульсного сигнала - от 5 нс) - 80 мм.

Нестабильность синхронизации - не более 0,05+0,1/Кр_ном дел, где

Кр_ном - номинальное значение установленного коэффициента развертки.

Внешняя синхронизация С1-108

Диапазон частот гармонического сигнала - до 50 Гц; от 350 МГц.

Минимальный уровень в диапазоне частот гармонического сигнала осциллографа:

- до 50 Гц; от 100 МГц (длительность импульсного сигнала - от 5 нс) - 100 мВ;

- до 100 МГц; от 350 МГц - 200 мВ.

Максимальный уровень в диапазоне частот гармонического сигнала:

- до 50 Гц; от 100 МГц (длительность импульсного сигнала - от 5 нс) - 3 В.

Нестабильность синхронизации - не более 0,05+0,1/Кр_ном дел.

Встроенный калибратор

Внешняя нагрузка С1-108 - 50±1 Ом.

Сигнал меандр:

- период повторения - 10±0,01 мкс;

- амплитуда - 0,5±0,0025 В.

Гармонический сигнал:

- период повторения - 10±0,02 нс;

- амплитуда - не менее 0,1 В.

Режим МЕТКА

Количество измерительных меток - 2(опорная и отсчетная).

Предел шкалы С1-108:

- по вертикали - не менее ±40 мм;

- по горизонтали - не менее ± 50 мм от середины экрана.

Перемещение опорной метки относительно отсчетной:

- по вертикали - от 73 мм до 80 мм;

- по горизонтали - от 95 мм до 100 мм.

Погрешность установки уровней исследуемого сигнала «0,1»; «0,5»; «0,9» - не более 1% от установленного уровня «1».

Геометрические искажения на границах шкалы экрана ЭЛТ:

- горизонтальные - не более 3%;

- вертикальные - не более 2%.

Погрешность ортогональности С1-108 - не более 1°.

Режимы работы разверток - автоколебательный, ждущий, однократный.

Обеспечивается вычисление процентных отношений двух величин с цифровой индикацией результатов на табло.

Время установления рабочего режима - 15 мин.

Габаритные размеры - 526×200×304 мм.

Масса - не более 17 кг.

Условия эксплуатации С1-108:

Температура окружающей среды:

- рабочая - от 5º С до 40° С;

- предельные - от -50º С до +60° С.

Относительная влажность при температуре 30° С:

- рабочая - до 85%;

- предельные - до 95%.

Напряжение питающей сети - 220±22 В.

Частота - 50±0,5 Гц; 60 Гц.

Потребляемая мощность приборов осциллографы:

- при номинальном напряжении - не более 110 В·А;

- с включенным активным пробником - не более 110 В·А.

Наработка на отказ прибора С1-108 - не менее 4000 ч.

Срок службы (80%) - 10 лет.

Ресурс (80%) - 10 000 ч.

Срок хранения (50%):

- в отапливаемом помещении - 7 лет;

- в неотапливаемом помещении - 5 лет.
