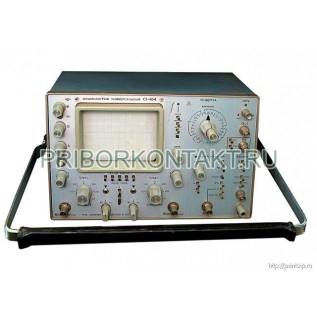

Осциллограф С1-104

Осциллограф С1-104 универсальный (С1104, С-1-104, С 1 104, c1-104, С-1104, С 1104, С1 104, c1104, c-1-104, c 1 104,c-1104, c 1104, c1 104)

Осциллограф С1-104 универсальный предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 500МГц путем:

- измерения амплитудных и временных параметров исследуемого сигнала в диапазоне от 0,04В до 8В, с выносным делителем 1:10 - до 10В, с активным пробником - до 24В и временных интервалов в диапазоне от 4?10^-9с до 0,5с;

- одновременного изображения двух исследуемых сигналов на одной развертке;

Осциллограф С1-104 универсальный предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.

Технические характеристики приборов осциллографы С1-104 универсальные:

Рабочие условия эксплуатации:

- температура окружающего воздуха - от +5°С до +40°C;

- относительная влажность воздуха - не более 95% при температуре +30?С±2°С;

- атмосферное давление - от 61,3?10³Па до 106,6?10³Па (от 460 мм рт. ст. до 800 мм рт. ст.);

- напряжение питающей сети 220В±22В частотой 50Гц±1Гц или 220В±11В, 115В±5,75В частотой 400Гц±12Гц;

В выключенном состоянии прибор осциллограф С1-104 универсальный устойчив к циклическому изменению температуры окружающей среды от -50°С до +60°С;

Упакованный в укладочный и тарный ящик осциллограф выдерживает следующие механические воздействия:

- многократные удары с ускорением до 15g и длительностью импульса от 5мс до 10мс;

- одиночный удар, с ускорением до 75g и длительностью им­пульса от 1мс до 4мс;

Нормальные условия эксплуатации прибора осциллограф С1-104 универсальный:

- температура окружающего воздуха - 20°С±5?С;

- относительная влажность воздуха - 65%±15%;

- атмосферное давление - 100кПа±4кПа (750мм.рт.ст.±30мм.рт.ст.);

- напряжение питающей сети:

- 220В±4,4В для сети с частотой 50Гц±0,1Гц;

- 220В±4,4В или 115В±2,5В для сети с частотой 400Гц±12Гц и содержанием гармоник до 5%;

Класс точности осциллографа - 2;

Размеры рабочей части экрана прибора осциллограф С1-104 универсальный:

- по вертикали - 80мм (8 делений);

- по горизонтали - 100мм (10 делений);

Ширина линии луча - не превышает 0,8мм;

Пределы допускаемой погрешности калиброванных коэффициентов отклонения: 0,01В/дел; 0,02В/дел; 0,05В/дел; 0,1В/дел; 0,2В/дел; 0,5В/дел и 1В/дел по вертикали должны быть ±4%;

Пределы допускаемой погрешности коэффициентов отклонения в рабочих условиях эксплуатации должны быть ±6%;

Пределы допускаемой погрешности коэффициентов отклонения прибора осциллограф С1-104 универсальный с делителем 1:10 и активным пробником И22.746.036 должны быть ±10%;

Время нарастания переходной характеристики обоих каналов вертикального отклонения не превышает 0,8нс;

Время нарастания переходной характеристики с активным пробником И22.746.036 и выносным делителем 1:10 И22.727.082 не превышает 1нс;

Выброс на переходной характеристике каналов вертикального отклонения не превышает 10%;

Выброс на переходной характеристике каналов с активным пробником И22.746.036 и выносным делителем 1:10 И22.727.082 не превышает 10%;

Время установления переходной характеристики каналов вертикального отклонения прибора осциллограф С1-104 универсальный, осциллографа с делителем 1:10 И22.727.082 и осциллографа с активным пробником И22.746.036 не превышает 4нс;

Неравномерность переходной характеристики тракта вертикального отклонения на участке от 4нс до 10нс не должна превышать ±10%, на участке от 10нс до 100нс - ±3%, после 100нс - ±2%;

Неравномерность переходной характеристики прибора осциллограф С1-104 универсальный с выносным делителем 1:10 И22.727.082 и активным пробником И22.746.036 не должна превышать ±10% на участке от 4нс до 10нс, ±4% на участке от 10нс до 100нс и ±3% после 100нс. Спад вершины переходной характеристики при закрытых входах каналов при длительности испытательного импульса 5мкс не превышает 10%;

Смещение луча из-за дрейфа нуля усилителей каналов вертикального отклонения после 15 минут прогрева не превышает:

- 10мВ (1 дел) в течение 1 часа работы (долговременный дрейф);

- 2мВ (0,2 дел) в течение 1 минуты работы (кратковременный дрейф);

Смещение луча прибора осциллограф универсальный С1-104 при изменении напряжения питающей сети на ±10% не превышает 2мВ (0,2 дел);

Смещение луча из-за входного тока усилителей каналов вертикального отклонения не превышает 5мВ (0, 5 дел);

Периодические и (или) случайные отклонения должны быть не более 2% от номинального значения;

Пределы перемещения луча по вертикали составляют не менее двух размеров рабочей части экрана по вертикали;

Входное активное сопротивление каналов вертикального отклонения прибора осциллограф С1-104 универсальный при открытых входах равно 50 Ом±1 Ом;

Входное сопротивление выносного делителя 1:10 И22.727.082 равно 500 Ом±10 Ом;

Входное сопротивление с активным пробником И22.746.036 составляет 100 кОм±5 кОм и входной емкостью не более 7,5пФ;

Допускаемое суммарное значение постоянного и переменного напряжений на закрытых «~» входах каналов вертикального отклонения прибора осциллограф С1-104 универсальный не более 20В, при этом амплитуда переменной составляющей не должна превышать 8В;

Максимальная амплитуда исследуемого сигнала или величина постоянного напряжения на открытых входах «~-» прибора не должна превышать 8В;

Максимальная величина постоянного или переменного напряжения на входе активного пробника И22.746.033 не должна превышать 0,6В; на входе активного пробника И22.746.033 с делителями 1:4; 1:20; 1:40 - 2,4В; 12В, 24В соответственно, а на входе выносного делителя И22.727.082 - 10В;

Коэффициент отражения согласованных входов каналов вертикального отклонения не более 0,25;

Прибор осциллограф С1-104 универсальный обеспечивает следующие режимы работы каналов вертикального отклонения:

- одноканальный режим (I, II);

- поочередный режим с частотой коммутации каналов, синхронной частоте развертки;

- прерывистый режим с фиксированной частотой коммутации 500кГц;

- режим алгебраического сложения сигналов (І+ІІ);

Прибор осциллограф С1-104 универсальный обеспечивает следующие режимы работы генератора развертки:

- автоколебательный;

- ждущий;

- однократный запуск;

Пределы допускаемой погрешности калиброванных коэффициентов развертки: 1нс/дел, 2нс/дел, 5нс/дел, 10нс/дел, 20нс/дел, 50нс/дел, 0,1мкс/дел, 0,2мкс/дел 0,5мкс/дел, 1мкс/дел, 2мкс/дел, 5мкс/дел, 10мкс/дел, 20мкс/дел, 50мкс/дел, 0,1мс/дел, 0,2мс/дел, 0,5мс/дел, 1мс/дел, 2мс/дел, 5мс/дел, 10мс/дел, 20мс/дел, 50мс/дел, должны быть ±4%;

Коэффициенты развертки прибора осциллограф С1-104 универсальный 0,1с/дел; 0,2с/дел; 0,5с/дел являются обзорными;

Пределы допускаемой погрешности калиброванных коэффициентов развертки в рабочих условиях эксплуатации должны быть ±6%;

Прибор осциллограф С1-104 универсальный обеспечивает плавную регулировку длительности развертки на каждом поддиипазоне с коэффициентом перекрытия не менее чем 2,5 раза.

Регулировка перемещения луча по горизонтали обеспечивает совмещение начала и конца линии развертки с центром экрана. Перемещение луча в положения переключателя «ВРЕМЯ/ДЕЛ.» - 1нс/дел и 2нс/дел. должно обеспечивать совмещение начала рабочей части линии развертки с центром экрана, а также его перемещение на 10 делений влево от центра;

Коэффициент отклонения по горизонтали с входа «X» составляет не более 0,4В/дел;

Полоса пропускания канала горизонтального отклонения 0МГц-1,0МГц относительно опорной частоты 10кГц;

Входное активное сопротивление канала горизонтального отклонения равно 100 кОм с входной емкостью 30пФ;

Запуск развертки осуществляется от следующих источников синхронизации:

- внутреннего;

- внешнего (1:1 и 1:10);

- от питающей сети;

Диапазон частот внутренней и внешней синхронизации прибора осциллограф С1-104 универсальный в зависимости от вида связи с источником составляет:

- в положении переключателя связи «~» - от 50?10³Гц до 500?10⁶Гц; «~-» - от 20Гц до 500?10⁶Гц;

Внутренняя синхронизация развертки прибора осциллограф С1-104 универсальныйосуществляется:

- синусоидальными сигналами в диапазоне частот от 20Гц до 100?10⁶Гц при размере изображения сигнала от 1 деления 8 делений (от 10мм до 80мм) и в диапазоне от 100МГц до 500МГц при размере изображения от 2,5 делений до 8 делений шкалы (от 25мм до 80мм);

- импульсными сигналами обеих полярностей длительностью от 3нс и более с частотой повторения до 30МГц при размере изображения импульсов от 1 деления до 8 делений шкалы (от 10мм до 80мм);

- сигналами с частотой питающей сети;

Внешняя синхронизация осуществляется синусоидальными сигналами в полосе частот от 20?10^-6МГц до 500МГц и импульсными сигналами длительностью от 3нс и более с частотой повторения не более 30МГц и амплитудой от 0,4В до 4В. Нестабильность синхронизации не превышает 0,3нс;

Активное сопротивление входа внешней синхронизации «ВНЕШ» прибора осциллограф С1-104 универсальный должно быть в пределах 50 Ом±2 Ом;

Геометрические искажения изображения сигнала на краях рабочей части экрана не должны превышать: по оси «X» - 3%; по оси «У» - 2%;

Погрешность ортогональности отклонения луча по горизонтальной и вертикальной осям не должны превышать 2%;

Напряжение индустриальных радиопомех, создаваемых прибором осциллограф С1-104 универсальный, не должно превышать:

- 80дБ на частотах от 0,15МГц до 0,5МГц;

- 74дБ на частотах от 0,5МГц до 2,5МГц;

- 66дБ на частотах от 2,5МГц до 30МГц;

Электрическая изоляция цепи питания между входом сетевого кабеля и корпусом прибора осциллограф С1-104 универсальный должна выдерживать без пробоя в течение 1 мин действие, испытательного напряжения переменного тока частотой 50Гц:

- 1500В (амплитудное значение) в нормальных условиях;

- 900В (амплитудное значение) при повышенной влажности.

Сопротивление изоляции указанной цепи прибора осциллограф С1-104 универсальный относительно корпуса должно быть:

- в нормальных условиях не менее 20 МОм;

- при повышенной влажности должно быть не менее 2 МОм;

- при повышенной температуре должно быть не менее 5 Мом;

Внутренний источник калиброванного напряжения должен выдавать положительное напряжение постоянного тока и положительные П-образные импульсы с частотой следования 1кГц величиной 0,06В и 0,6В на нагрузке 50 Ом и 500 Ом соответственно;

Предел погрешности частоты следования, амплитуды импульсов и величины постоянного напряжения прибора осциллограф С1-104 универсальный не должны превышать:

- в нормальных условиях ±1,5%;

- в рабочих условиях эксплуатации ±2%;

Прибор выдает сигнал для синхронизации внешних устройств: положительное пилообразное напряжение амплитудой не менее 2,5В на нагрузке 2 кОм и периодом повторения равным периоду развертки;

Модуляция по яркости обеспечивает наблюдение яркостных меток при подаче на вход «Z» прибора осциллограф С1-104 универсальный сигналов в диапазоне частот от 20Гц до 30?10⁶Гц и импульсами положительной полярности длительностью от 50нс до 50мс амплитудой в пределах от 4В до 10В;

Входное сопротивление входа «Z» не менее 1 кОм, а входная емкость не более 15пФ;

Регулировка яркости прибора осциллограф С1-104 универсальный обеспечивает изменение яркости изображения сигнала от полного отсутствия до величины, удобной для наблюдения;

Регулировка освещения шкалы меняет подсвет шкалы ЭЛТ от полного отсутствия его до величины, удобной для отсчета;

При нажатии кнопки «ПОИСК ЛУЧА» изображение сигнала должно появляться в пределах рабочей части экрана;

Прибор осциллограф С1-104 универсальный обеспечивает свои технические характеристики после прогрева в течение 15 минут;

Мощность, потребляемая прибором от сети переменно­го тока при номинале напряжения, не превышает 170В?А;

Осциллограф выполнен в настольном исполнении;

Габаритные размеры:

- прибора осциллограф С1-104 универсальный - 345X217X494мм;

- прибора в укладочном ящике - 629Х309Х602мм;

- тарного ящика с укладочным - 753Х439Х709мм;

- тарного ящика прибора осциллограф С1-104 универсальный с картонной коробкой - 491X427X881мм.

Масса:

- прибора - не более 16кг;

- прибора осциллограф С1-104 универсальный в укладочном ящике - должна быть не более 36кг;

- прибора в тарном ящике - должна быть не более 70кг;

- прибора осциллограф С1-104 универсальный в коробке ЯП4-180-074-07 - должна быть не более 21кг;

Прибор сохраняет свои технические характеристики в пределах норм, установленных техническими условиями при питании его от сети переменного тока с напряжением:

- 220В±22В частотой 50Гц±0,1Гц содержанием гармоник до 5%;

- 115В±5,75В и 220В±11В частотой 400Гц±12Гц и содержанием гармоник до 5%;

Прибор сохраняет свои технические характеристики при непрерывной работе в рабочих условиях в течение 8 часов;

Наработка прибора осциллограф С1-104 универсальный на отказ - не менее 1000 часов;

Количество циклов переключения переключателей - не менее 30000;

Средний ресурс - не менее 5000 часов;

Средний срок службы прибора осциллограф С1-104 универсальный - не менее 5 лет;

Прибор должен храниться в условиях:

- в отапливаемом капитальном хранилище при температуре воздуха от +5°С до +25°С и относительной влажности до 80% при температуре +25°С и ниже без конденсации влаги;

- в неотапливаемом капитальном хранилище при температуре воздуха от -50°С до +60°С и относительной влажности до 95% при температуре +25°С и ниже без конденсации влаги.
