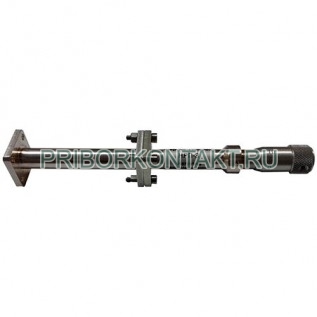

Нагрузка рассогласованная подвижная НРП-3

Также это изделие может называться: НРП3, НРП 3, НРП-з, nrp-3, nrp3, nrp 3.

НРП-3 нагрузка рассогласованная подвижная предназначена для поверки панорамных измерителей КСВН и ослабления по КСВН.

Нагрузка представляет собой прецизионный волноводный канал в котором расположен подвижный клин специальной формы из поглощающего материала - ферроэпоксида. Размеры клина подобраны таким образом, чтобы обеспечить заданное отражение сигнала.

Технические характеристики НРП-3:

Диапазон частот - от 33 ГГц до 37,5 ГГц.

Номинальное значение КСВН - 1,2.

Допустимое значение КСВН - от 1,15 до 1,25.

Сечение в волноводном тракте - 7,2×3,4 мм.

Допустимая мощность на входе - 0,1 Вт.

Нагрузки НРП-3 работают по принципу частичного, равномерного в рабочем диапазоне частот, отражения падающей СВЧ-мощности в волноводных трактах.

В нагрузки запрещается вводить во входной канал какие-либо механические предметы, что неизбежно приводит к повреждению поглощающего клина и выходу нагрузки из строя.

Условия эксплуатации:

Рабочая температура окружающего воздуха - от +5° С до +40° С.

Предельная температура окружающего воздуха для НРП-3 - от -60° С до +40° С.

Относительная влажность при +25° С - до 98%.

Атмосферное давление - не менее 460 мм рт.ст.
