Описание товара

Э9-123

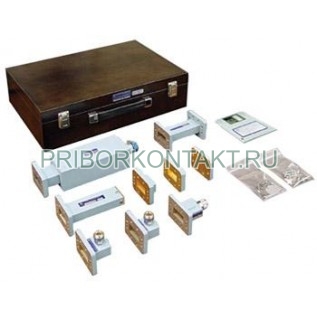

Образцовые волноводные нагрузки малой мощности Э9-123

Также этот прибор может называться: Э9123, Э9 123, Е9-123, Е9123, Е9 123, e9-123, e9123, e 9123.
Э9-123 нагрузка волноводная предназначена для калибровки и поверки высокочастотных трактов.
Нагрузка представлена следующими конструктивными модификациями - Э9-123/1, Э9-123/2, Э9-123/3, Э9-123/4 (Таблица 1).
Технические характеристики Э9-123:
Диапазон частот - от 2,59 ГГц до 3,94 ГГц.
Частотная зависимость - не более ±4%.
Сечение ВЧ тракта - 72?34 мм.
Односторонний допуск волновода нагрузок - а+?а; в+?в, где а, в - стороны волновода; ?а, ?в - допуски соответственно по широкой и узкой стенкам (Таблица 1).
Собственный волновод Э9-123/4 - не более 1,007.
Таблица 1
Тип Э9-123/1 Э9-123/2 Э9-123/3 Э9-123/4
КстU
поглотителя		 не более
1,025		 не более
1,03		 не более
1,03		 не более
1,06
КстU
нагрузки		 не более
1,03		 1,4 2

не более

1,07
Погрешность
аттестации		 ±1,5% ±2% ±2% ±1,5%
Сечение 72?34 мм 72?24,34 мм 72?17,40 мм 72?34 мм
?а 0,12 мм 0,2 мм 0,2 мм 0,17 мм
?в 0,16 мм 0,18 мм 0,14 мм 0,23 мм
Габаритные размеры:
- комплект - 897?400?132 мм;
- Э9-123/1, Э9-123/2, Э9-123/3 - 130?90?306 мм;
- Э9-123/4 - 130?90?805 мм.
Масса - 16,5 кг.
Наработка на отказ - не менее 25 000 ч.
Среднее число перемещений поглотителя - не менее 35000.
Уровень рассеиваемой на нагрузках СВЧ мощности - не более 1 Вт.
Гарантированное число перемещений поглотителя - не менее 10 000.
Условия эксплуатации Э9-123:
Диапазон температур окружающей среды:
- нормальные - 20±5? С (293±5 К);
- рабочие - от 10? С до 35? С (от 283 К до 308 К).
Относительная влажность при температуре 25? С (298 К):
- нормальные -65±15%;
- рабочие - до 80%.
Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).
