Описание товара

Э9-124

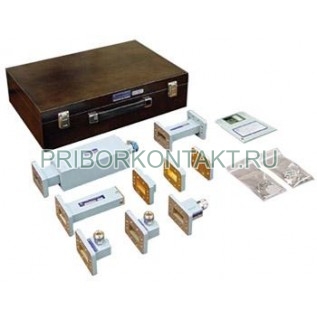

Образцовые волноводные нагрузки малой мощности Э9-124

Также эта нагрузка может называться: Э9124, Э9 124, Е9-124, Е9124, Е9 124, e9-124, e9124, e 9124.
Э9-124 нагрузка волноводная предназначены для калибровки и поверки высокочастотных трактов.
Нагрузки Э9-124 представлены следующими конструктивными модификациями - Э9-124/1, Э9-124/2, Э9-124/3, Э9-124/4 (Таблица 1).
Технические характеристики Э9-124:
Диапазон частот - от 3,94 ГГц до 5,64 ГГц.
Частотная зависимость - не более ±4%.
Сечение ВЧ-тракта - 48?24 мм.
Односторонний допуск волновода нагрузок - а+?а; в+?в, где а, в - стороны волновода; ?а, ?в - допуски соответственно по широкой и узкой стенкам (Таблица 1).
Собственный волновод Э9-124/4 - не более 1,007.
Таблица 1
Тип Э9-124/1 Э9-124/2 Э9-124/3 Э9-124/4
КстU
поглотителя		 не более
1,025		 не более
1,03		 не более
1,03		 не более
1,06
КстU
нагрузки		 не более
1,03		 1,4 2

не более

1,07
Погрешность
аттестации		 ±1,5% ±2% ±2% ±1,5%
Сечение 48?24 мм 48?17,2 мм 48?12,25 мм 48?24 мм
?а 0,09 мм 0,15 мм 0,15 мм 0,13 мм
?в 0,11 мм 0,13 мм 0,1 мм 0,16 мм
Габаритные размеры:
- комплект - 593?398?126 мм;
- Э9-124/1 - 86?62?221 мм;
- Э9-124/2, Э9-124/3 - 86?62?208 мм;
- Э9-124/4 - 86?62?558 мм.
Масса - 10,5 кг.
Наработка на отказ - не менее 25 000 ч.
Среднее число перемещений поглотителя - не менее 35 000.
Уровень рассеиваемой на нагрузках СВЧ мощности - не более 1 Вт.
Гарантированное число перемещений поглотителя - не менее 10 000.
Условия эксплуатации Э9-124:
Диапазон температур окружающей среды:
- нормальные - 20±5? С (293±5 К);
- рабочие - от 10? С до 35? С (от 283 К до 308 К).
Относительная влажность при температуре 25? С (298 К):
- нормальные -65±15%;
- рабочие - до 80%.
Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).
