Нагрузки волноводные НСН-19

НСН-19

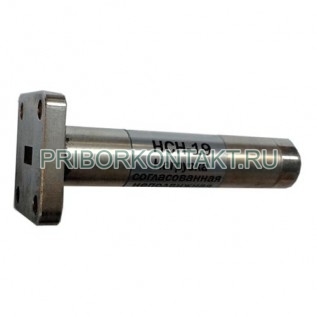

Согласованная нагрузка неподвижная эталонная НСН-19

Также это изделие может называться: НСН19, НСН 19, hch-19, hch19, hch 19, nsn-19, nsn19, nsn 19.

НСН-19 нагрузка согласованная неподвижная эталонная предназначена для полного поглощения падающей СВЧ-мощности в волноводных трактах.

Нагрузки НСН-19 представляют собой поглотительный клин, помещённый в волноводный канал. Размеры и положение клина подобраны таким образом, чтобы обеспечить минимальное отражение сигнала.

Технические характеристики НСН-19:

Диапазон частот - от 25,95 ГГц до 37,5 ГГц.

Сечение в волноводном тракте - 7,2×3,4 мм.

КСВН - 1,02.

Допустимая мощность на входе - 0,3 Вт.

В нагрузки НСН-19 запрещается вводить во входной канал какие-либо механические предметы, что неизбежно приводит к повреждению поглощающего клина и выходу нагрузки из строя.

Условия эксплуатации:

Рабочая температура окружающего воздуха - от +5° С до +40° С.

Предельная температура окружающего воздуха для НСН-19 - от -60° С до +40° С.

Относительная влажность при +25° С - до 98%.

Атмосферное давление - не менее 460 мм рт.ст.
