Описание товара

Э9-126

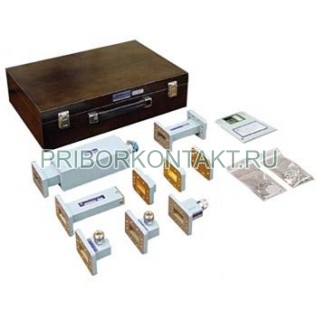

Комплект образцовых волноводных нагрузок малой мощности Э9-126

Также эта нагрузка может называться: Э9126, Э9 126, Е9-126, Е9126, Е9 126, e9-126, e9126, e 9126.
Э9-126 комплект нагрузок волноводных предназначен для калибровки и поверки высокочастотных трактов.
Комплекты представлены следующими конструктивными модификациями - Э9-126/1, Э9-126/2, Э9-126/3, Э9-126/4 (Таблица 1).
Технические характеристики Э9-126:
Диапазон частот - от 8,24 ГГц до 12,05 ГГц.
Частотная зависимость - не более ±4%.
Сечение ВЧ-тракта - 23?10 мм.
Односторонний допуск волновода нагрузок - а+?а; в+?в, где а, в - стороны волновода; ?а, ?в - допуски соответственно по широкой и узкой стенкам (Таблица 1).
Собственный волновод Э9-126/4 - не более 1,007.
Таблица 1
Тип Э9-126/1 Э9-126/2 Э9-126/3 Э9-126/4
КстU
поглотителя		 не более
1,02		 не более
1,02		 не более
1,02		 не более
1,04
КстU
нагрузки		 не более
1,03		 1,4 2

не более

1,05
Погрешность
аттестации		 ±1,5% ±2% ±2% ±1,5%
Сечение 23?10 мм 23?7,14 мм 23?5,075 мм 23?10 мм
?а 0,08 мм 0,11 мм 0,11 мм 0,06 мм
?в 0,09 мм 0,08 мм 0,06 мм 0,06 мм
Габаритные размеры:
- комплект - 410?260?112 мм;
- Э9-126/1, Э9-126/2, Э9-126/3 - 42?42?136 мм;
- Э9-126/4 - 42?42?377 мм.
Масса - 4,6 кг.
Наработка на отказ - не менее 25 000 ч.
Среднее число перемещений поглотителя - не менее 35 000.
Уровень рассеиваемой на нагрузках СВЧ мощности - не более 1 Вт.
Гарантированное число перемещений поглотителя - не менее 10 000.
Условия эксплуатации Э9-126:
Диапазон температур окружающей среды:
- нормальные - 20±5? С (293±5 К);
- рабочие - от 10? С до 35? С (от 283 К до 308 К).
Относительная влажность при температуре 25? С (298 К):
- нормальные -65±15%;
- рабочие - до 80%.
Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).
