Описание товара

Э9-125

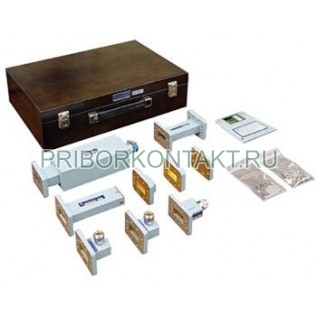

Образцовые волноводные нагрузки малой мощности Э9-125

Также эта нагрузка может называться: Э9125, Э9 125, Е9-125, Е9125, Е9 125, e9-125, e9125, e 9125.
Э9-125 нагрузка волноводная предназначены для калибровки и поверки высокочастотных трактов.
Нагрузка представлена следующими конструктивными модификациями - Э9-125/1, Э9-125/2, Э9-125/3, Э9-125/4 (Таблица 1).
Технические характеристики Э9-125:
Диапазон частот - от 5,64 ГГц до 8,24 ГГц.
Частотная зависимость - не более ±4%.
Сечение ВЧ-тракта - 35?15 мм.
Односторонний допуск волновода нагрузок - а+?а; в+?в, где а, в - стороны волновода; ?а, ?в - допуски соответственно по широкой и узкой стенкам (Таблица 1).
Собственный волновод Э9-125/4 - не более 1,007.
Таблица 1
Тип Э9-125/1 Э9-125/2 Э9-125/3 Э9-125/4
КстU
поглотителя		 не более
1,02		 не более
1,02		 не более
1,02		 не более
1,05
КстU
нагрузки		 не более
1,03		 1,4 2

не более

1,06
Погрешность
аттестации		 ±1,5% ±2% ±2% ±1,5%
Сечение 35?15 мм 35?10,73 мм 35?7,65 мм 35?15 мм
?а 0,14 мм 0,11 мм 0,11 мм 0,09 мм
?в 0, 14 мм 0,08 мм 0,06 мм 0,1 мм
Габаритные размеры:
- комплект - 480?298?122 мм;
- Э9-125/1, Э9-125/2, Э9-125/3 - 54?54?165 мм;
- Э9-125/4 - 54?54?456 мм.
Масса - 8,35 кг.
Наработка на отказ - не менее 25 000 ч.
Среднее число перемещений поглотителя - не менее 35000.
Уровень рассеиваемой на нагрузках СВЧ мощности - не более 1 Вт.
Гарантированное число перемещений поглотителя - не менее 10 000.
Условия эксплуатации Э9-125:
Диапазон температур окружающей среды:
- нормальные - 20±5? С (293±5 К);
- рабочие - от 10? С до 35? С (от 283 К до 308 К).
Относительная влажность при температуре 25? С (298 К):
- нормальные -65±15%;
- рабочие - до 80%.
Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).
