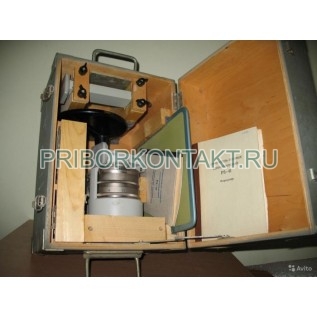

Измеритель полных сопротивлений Р3-40

Р3-40

Измеритель полных сопротивлений поляризационный Р3-40

Также этот прибор может называться: Р3 40, Р340, Рз-40, Р3-ч0, r3-40, r3 40, r340, p3-40, p3 40, p340.

Р3-40 измеритель полных сопротивлений волноводный поляризационный используют для измерения КСВ и фазы коэффициента отражения двухполюсников.

Технические характеристики Р3-40:

Диапазон частот - от 8,24 ГГц до 12,05 ГГц.

Пределы измерения:

- КСВ - от 1,05 до 2;

- фазы - от 0 до 360º.

Погрешность измерений КСВ - 4%.

Погрешность измерений фазы коэффициента отражения:

- при КСВ=2 - 4º;

- при КСВ=1,2 - 10º.

Габаритные размеры ВЧ тракта - 23×10 мм.

Сечение волновода Р3-40 - 23×10 мм.

Габаритные размеры - 272×170×170 мм.

Масса - не более 5 кг.

Р3-40 измеритель представляет собой коаксиальный тройник, симметричные плечи которого нагружаются: одно - измеряемой нагрузкой, другое - образцовым конденсатором, реактивность которого равна единице на рабочей частоте. К несимметричному плечу тройника подводится сигнал от генератора СВЧ. Над центром тройника устанавливается круглый запредельный волновод, на входе которого имеется фильтр из параллельных проводящих пластин.

Этот фильтр пропускает лишь волны типа Н11.

Выше фильтра расположена приемная свободно вращающаяся петля с детектором для выделения низкочастотной составляющей. Отношение максимального и минимального значений выходного напряжения, снимаемого с петли, равно квадрату коэффициента стоячей волны, а угол между положениями петли при определенных значениях выходных напряжений (максимальных или минимальных) в режиме холостого хода.

Р3-40 измерители полных сопротивлений малогабаритны, удобны в эксплуатации, надежны, имеют погрешности измерения КСВ и фазы коэффициента отражения, сравнимые с погрешностями измерительных линий. Но в отличие от измерительных линий измерители полных сопротивлений не требуют подстройки детекторной камеры и при необходимости могут быть встроены в радиоаппаратуру. Особенно большое преимущество их перед измерительными линиями ощущается в нижней части СВЧ диапазона (до 1000 МГц), где их габариты и масса значительно меньше, чем у измерительных линий.
