Измеритель полных сопротивлений Р3-33

Р3-33

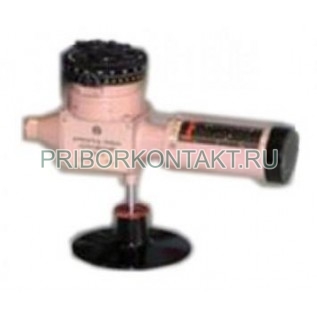

Р3-33 измеритель полных сопротивлений

Также этот прибор может называться: Р333, Р3 33, РЗ-33, РЗ 33, РЗ33, p3-33, p333, p3 33.

Р3-33 измеритель полных сопротивлений измеряет КСВН и фазу коэффициента отражения ВЧ трактов с коаксиальным входом в метровом и дециметровом диапазонах длин волн.

Измерители Р3-33 представляют собой коаксиальный тройник, одно из плеч которого нагружено эталонным конденсатором. К другому плечу измерителей подключается измеряемая нагрузка. К несимметричному плечу тройника подводится сигнал от СВЧ-генератора. Над центром тройника устанавливается круглый запредельный волновод, на входе которого имеется фильтр из параллельных проводящих пластин. Выше фильтра расположена приемная свободно вращающаяся петля с детектором для выделения низкочастотной составляющей.

Технические характеристики Р3-33:

Пределы измерения КСВН - от 1,1 до 10.

Пределы измерения фазы - от 0° до 360°.

Диапазон частот - от 20 МГц до 150 МГц.

Волновое сопротивление - 75 Ом (16/4,6 мм).

Погрешность измерения КСВН (при К_стU ≤ 2) - не более ±7%.

Погрешность измерения фазы (при К_стU = 2) - не более ±7°.

Габаритные размеры - 292×135×190 мм.

Масса измерителя Р3-33 - 3,8 кг.

Измерение КСВН и фазы коэффициента отражения нагрузки измерителем Р3-33 производится при вращении приемной головки, представляющей собой круглый запредельный волновод, который расположен над центром разветвления тройника. В области разветвления возникает сложное поле электромагнитных волн, падающих и отраженных от эталонного конденсатора и измеряемой нагрузки.

Отношение максимального и минимального значений выходного напряжения, снимаемого с петли, равно квадрату коэффициента стоячей волны. Угол между положениями петли при определенных значениях выходных напряжений в режиме холостого хода и при измерении неизвестной нагрузки равен фазе коэффициента отражения нагрузки, причем поворот петли на 360° всегда будет эквивалентен расстоянию, равному одной длине волны независимо от частоты сигнала.

Благодаря наличию решетчатого фильтра приемной головки структура поля в запредельном волноводе значительно упрощается. Внутри волновода расположена петля связи, нагруженная на детектор. При повороте петли на 360° можно получить два максимальных и два минимальных значения напряжения.

Отсчет КСВН измерителями Р3-33 производится так, как и при использовании измерительной линии. Пространственный угол поворота петли связи соответствует половине фазы коэффициента отражения.
