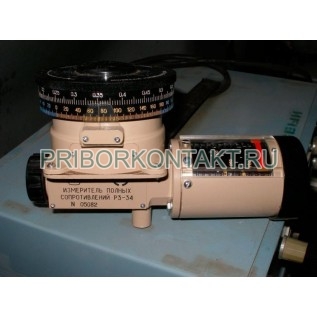

Измеритель полных сопротивлений Р3-34

Р3-34

Измеритель полных сопротивлений Р3-34

Также этот прибор может называться: Р334, Р3 34, Р-334, Р 334, Рз-34, Рз34, Рз 34, Рзз4, Рзз-4, Рззч, p3-34, p334, p3 34, r3-34, r334, r3 34.

Р3-34 измеритель полных сопротивлений предназначен для измерения коэффициента стоячей волны и фазы коэффициента отражения волноводных устройств.

Измерители Р3-34 представляют собой коаксиальный тройник, одно из плеч которого нагружено эталонным конденсатором. К другому плечу подключается измеряемая нагрузка.

Технические характеристики Р3-34:

Диапазон частот - от 150 МГц до 1000 МГц.

Пределы измерения:

- КСВН - от 1,1 до 10.

- фазы - от 0 до 360°.

Погрешность измерения:

- КСВН - 7%;

- фазы коэффициента отражения - 7°.

Волновое сопротивление - 50 Ом (16/7 мм).

Габаритные размеры - 182×110×180 мм.

Масса Р3-34 - не более 2,8 кг.

Коаксиальный измеритель Р3-34 позволяет измерять параметры устройств в метровом и дециметровом диапазонах волн при малых габаритных размерах, что выгодно отличает их от измерительных линий этого диапазона. Для исключения влияния высших гармоник сигнала придаются фильтры нижних частот, которые включаются между СВЧ генератором и измерителем полных сопротивлений.

Измерители требуют сигнал от внешнего СВЧ генератора, включенного через придаваемый в Р3-34 фильтр. В качестве индикатора может быть использован измерительный усилитель.
