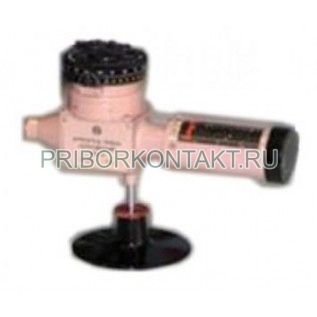

Измеритель полных сопротивлений Р3-32

Р3-32

Измеритель полных сопротивлений Р3-32

Также этот прибор может называться: Р332, Р3 32, Р-332, Р 332, Рз-32, Рз32, Рз 32, p3-32, p332, p3 32, r3-32, r332, r-332.

Р3-32 измеритель полных сопротивлений предназначен для измерения КСВН и фазы коэффициента отражения ВЧ трактов с коаксиальным входом в метровом и дециметровом диапазонах длин волн.

Измерители Р3-32 представляют собой коаксиальный тройник, одно из плеч которого нагружено эталонным конденсатором. К другому плечу подключается измеряемая нагрузка. К несимметричному плечу тройника подводится сигнал от СВЧ-генератора. Для устранения влияния высших гармоник сигнала к приборам придаются комплекты фильтров нижних частот.

Технические характеристики Р3-32:

Пределы измерения КСВН - от 1,1 до 10.

Пределы измерения фазы - от 0 до 360°.

Диапазон частот - от 20 МГц до 150 МГц.

Волновое сопротивление - 50 Ом (16/7 мм).

Пределы допускаемой основной погрешности измерения КСВН при К_стU не более 2 - ±7%.

Пределы допускаемой основной погрешности измерения фазы при К_стU не более 2 - ±7°.

Габаритные размеры - 292×135×190 мм.

Масса Р3-32 - не более 3,8 кг.

Измерение КСВН и фазы коэффициента отражения нагрузки измерителем Р3-32 производится при вращении приемной головки, представляющей собой круглый запредельный волновод, который расположен над центром разветвления тройника. В области разветвления возникает сложное поле электромагнитных волн, подающих и отраженных от эталонного конденсатора и измеряемой нагрузки.

Благодаря наличию решетчатого фильтра приемной головки структура поля в запредельном волноводе значительно упрощается. Внутри волновода расположена петля связи, нагруженная на детектор. При повороте петли на 360° можно получить два максимальных и два минимальных значения напряжения.

Отсчет КСВН измерителями производится так же, как и при использовании измерительной линии. Пространственный угол поворота петли связи соответствует половине фазы коэффициента отражения.

Это позволяет проградуировать шкалу Р3-32 в градусах.
