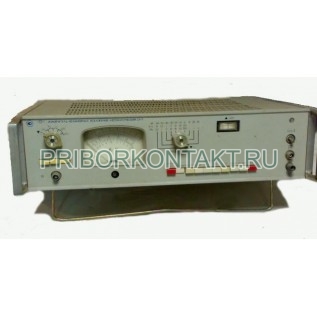

Измеритель нелинейных искажений С6-7
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: С6-7

Описание товара:


Модель: s6_7
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
С6-7
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

С6-7

Измеритель нелинейных искажений С6-7 автоматический (С67, С6 7, c6-7, c6 7, c67)
Диапазон частот 20Гц-200кГц.
Измерение коэффициента гармоник в автоматическом режиме: пределы 0,03-30% (200Гц-20кГц); 0,1-30% (0,02-200кГц).
Измерение среднеквадратического значения напряжения переменного тока синусоидальной и искаженной формы в диапазоне частот 20Гц-1МГц, пределы измерения 0,1мВ-100В.
Габариты 490х135х355мм, масса 15кг.
Измеритель нелинейных искажений С6-7 автоматический предназначен для измерения коэффициента гармоник (Кг) в диапазоне частот от 20 Гц до 200 кГц и среднеквадратических значений напряжений в диапазоне частот от 20 Гц до 1 МГц.
Кроме того, прибор может быть использован как децибелметр.
Нормальные условия эксплуатации прибора:
- температура окружающего, воздуха 20±5°С (293 ±5К);
- относительная влажность воздуха65±15%;
- атмосферное давление 100±4 кПа (750±30 мм рт. ст.);
- напряжение сети 220±4,4 В, частотой 50±0,5 Гц и содержанием гармоник до 5%.
Рабочие условия эксплуатации прибора:
- температура окружающего воздуха от 10 до 35°С (от 283 до 308 К);
- относительная влажность воздуха до 80% при температуре воздуха 25±3° С (298±3 К);
- атмосферное давление 86-106 кПа (650-800 мм. рт. ст.);
- напряжение сети 220±22 В, частотой 50±0,5 Гц и содержанием гармоник до 5%.
Измерители нелинейных искажений С6-7 автоматические могут применяться в цеховых и лабораторных условиях.
Технические данные
Диапазон частот основной гармоники исследуемого сигнала от 20 Гц до 200 кГц с поддиапазонами:
- от 20 до 60 Гц (1-й поддиапазон);
- от 60 до 200 Гц (2-й поддиапазон);
- от 200 до 600 Гц (3-й поддиапазон);
- от 600 Гц до 2 кГц (4-й поддиапазон);
- от 2 до 6 кГц (5-й поддиапазон);
- от 6 до 20 кГц (6-й поддиапазон);
- от 20 до 60 кГц(7-й поддиапазон);
- от 60 до 200 кГц (8-й поддиапазон).
Запас по краям диапазона и перекрытие между поддиапазонами не менее 5%.
Прибор обеспечивает измерение коэффициента гармоник в автоматическом режиме на шкалах с конечными значениями: 0,1; 0,3; 1; 3; 10; 30% в диапазоне частот от 200 Гц до 20 кГц и 0,3; 1; 3; 10; 30% в диапазоне частот от 20 до 200. Гц и от 20 до 200 кГц.
Таблица 1
Диапазон частот
Абсолютное значение основной
погрешности прибора
от 20 до 200 Гц
±(0,1 Кгк+0,1%)
от 200 Гц до 20 кГц
±(0,1 Кгк+0,05%)
от 20 до 200 кГц
±(0,01 Кгк+0,1%)
где Кгк - конечное значение шкалы, на которой производится измерение, в процентах.
Абсолютное значение основной погрешности прибора при измерении коэффициента гармоник не превышает значений, указанных в табл. 1.
Абсолютное значение дополнительной погрешности прибора при измерении коэффициента гармоник, вызванной отклонением температуры окружающего воздуха от нормальной, на каждые 10°С не превышает значений, указанных в табл. 2.
Таблица 2
Диапазон частот
Абсолютное значение дополнительной температурной погрешности прибора
от 20 до 200 Гц
±(0,05 Кгк+0,05%)
от 200 Гц до 20 кГц
±(0,05 Кгк+0,025%)
от 20 до 200 кГц
±(0,05 Кгк+0,05%)
где Кгк - конечное значение шкалы, на которой производится измерение, в процентах.
Диапазон входных напряжений от 0,1В до 100В с разбивкой на поддиапазоны через 10дБ, в пределах которых осуществляется автоматическая калибровка.
Примечание. При входных напряжениях от 30 до 100 В измерения Кг производятся с внешним делителем.
Динамическая погрешность прибора, вызванная изменением частоты входного сигнала внутри поддиапазонов со скоростью не более 1 октавы в минуту, не превышает ±2,5% от верхнего предела шкалы.
Динамическая погрешность прибора, вызванная изменением входного напряжения внутри каждого поддиапазона со скоростью не более 2 дБ/с, не превышает ±5% от верхнего предела шкалы.
Вольтметр прибора Измеритель нелинейных искажений С6-7 автоматический обеспечивает измерения среднеквадратического значения напряжения на шкалах с верхними пределами: 0,3мВ; 1мВ; 3мВ; 10мВ; 30мВ; 100мВ; 300мВ; 1В; 3В; 10В; 30В; 100В в диапазоне частот от 20 Гц до 1 МГц. Измерение напряжений от 10В до 100В обеспечивается с внешним делителем напряжения 1:10.
Основная погрешность вольтметра при синусоидальном входном сигнале в диапазоне частот от 20 Гц до 200 кГц не превышает ±4% и в диапазоне частот от 200 кГц до 1 МГц не превышает ±10% от верхнего предела шкалы.
Дополнительная погрешность вольтметра прибора, вызванная отклонением температуры окружающего воздуха от нормальной, в диапазоне частот от 20 Гц до 200 кГц не превышает ±2%, от верхнего предела шкалы и в диапазоне частот от 200 кГц до 1 МГц ±5% от верхнего предела шкалы на каждые 10°С.
Уровень собственных шумов и фона вольтметра, приведенный ко входу, не превышает 50 мкВ.
Входное сопротивление прибора в режиме измерения коэффициента гармоник на частоте 80 Гц не менее 100 кОм и в режиме измерения напряжения не менее 900 кОм.
Входная емкость прибора не превышает:
- 100 пФ - в режиме измерения Кг;
- 80 пФ - в режиме измерения напряжений;
- 25 лФ - при использовании внешнего делителя.
Ослабление фильтра верхних частот прибора составляет не менее 15 дБ на частоте 400 Гц относительно уровня на частоте 1 кГц.
Измеритель нелинейных искажений С6-7 автоматический обеспечивает свои технические характеристики после времени самопрогрева, равного 15 мин.
Прибор сохраняет свои технические характеристики при питании его от сети переменного тока напряжением
220±22 В частотой 50±0,5 Гц и содержанием гармоник до 5%.
Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 50 ВА.
Измеритель нелинейных искажений С6-7 автоматический допускает непрерывную работу в рабочих условиях в течение 8 часов в сутки при сохранении своих технических характеристик.
Наработка на отказ прибора - не менее 1250 ч.
Габаритные размеры -.прибора - 490x355x135 мм.
Масса прибора - не более 15 кг.
