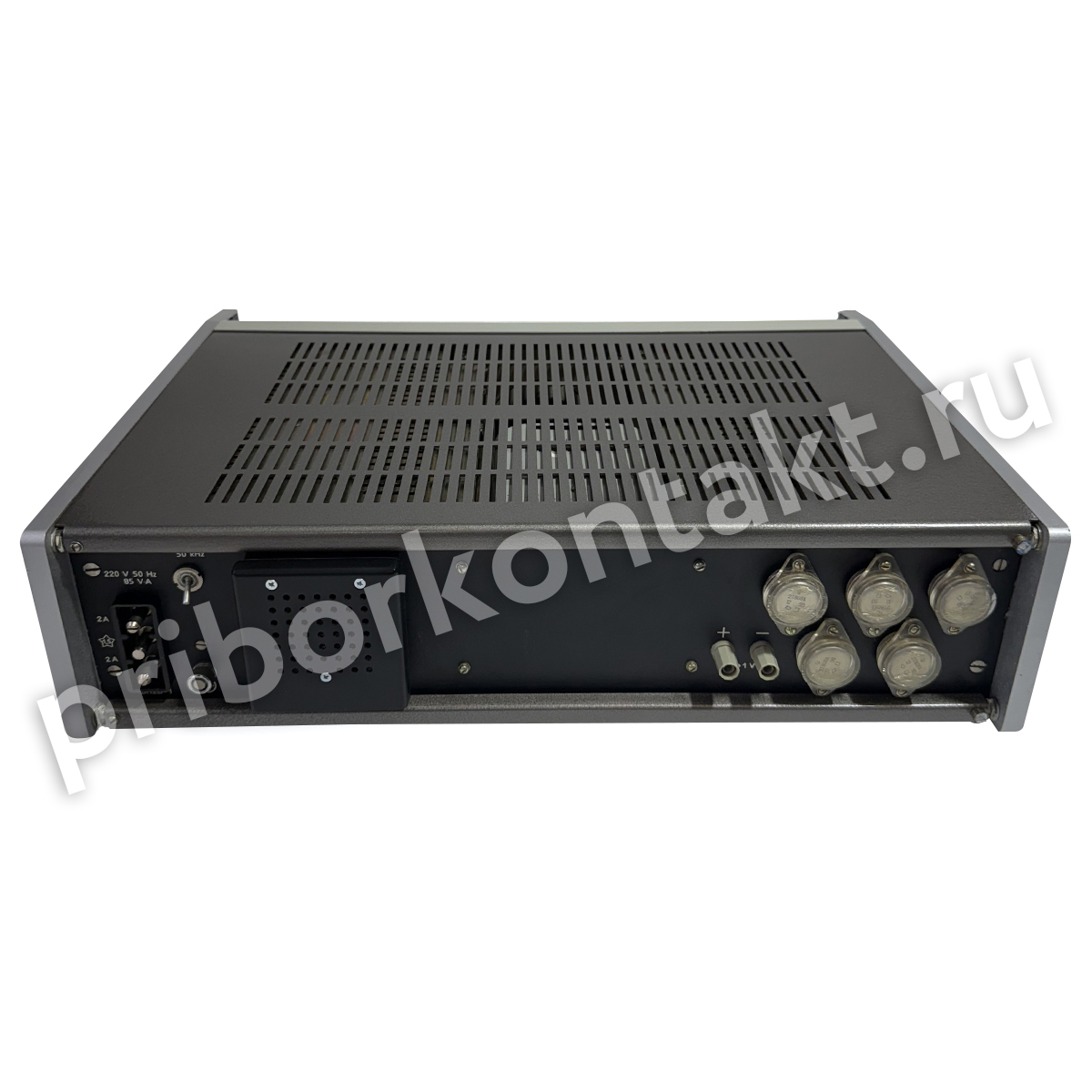

Измеритель нелинейных искажений С6-11

Измеритель нелинейных искажений С6-11

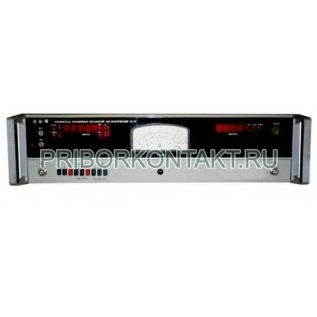

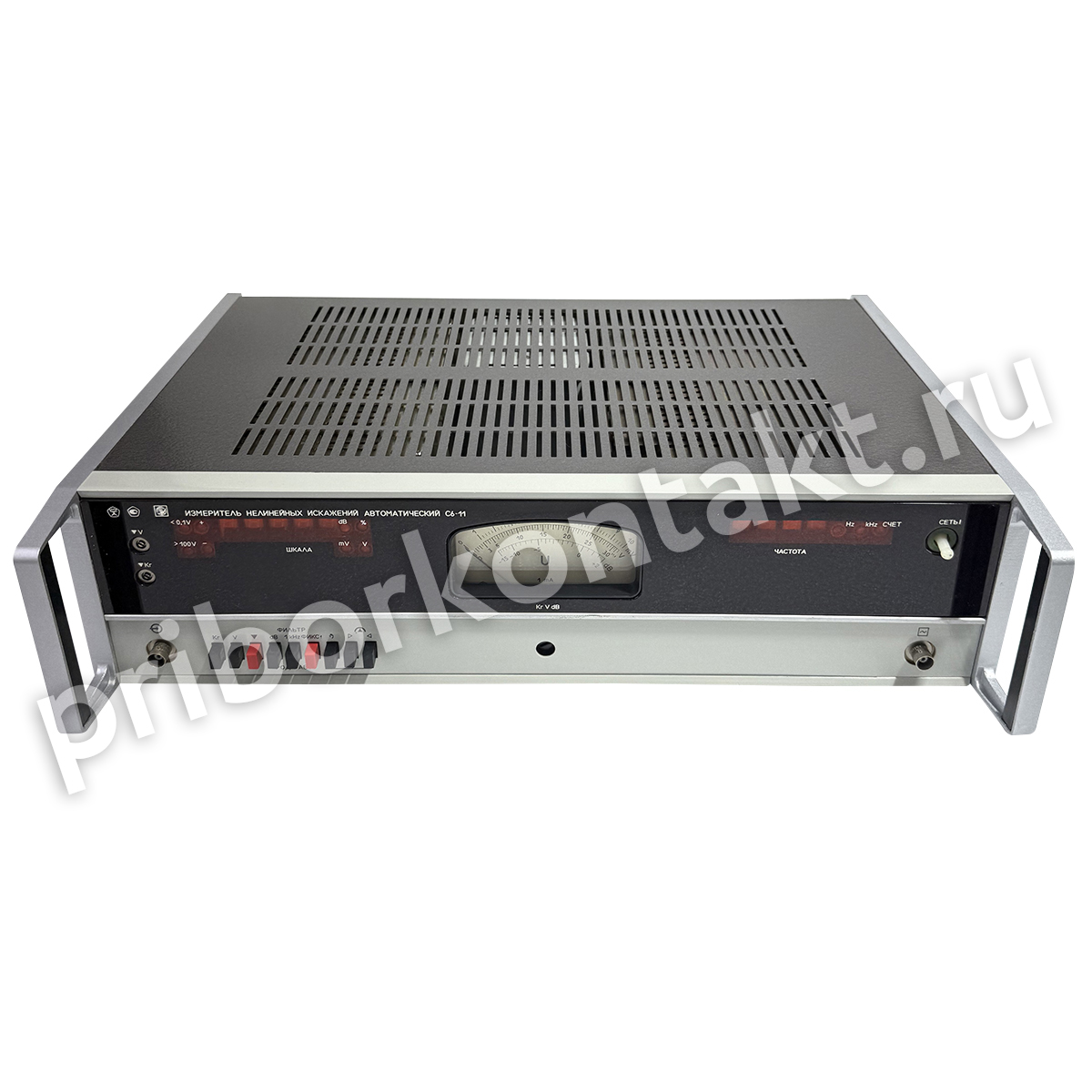

С6-11 - автоматический измеритель нелинейных искажений, предназначенный для контроля коэффициента гармоник (Кг) в диапазоне частот 20 Гц-199,9 кГц. Прибор ориентирован на лабораторные и производственные измерения при настройке и проверке усилителей, генераторов, фильтров и других трактов НЧ-ВЧ, где важно быстро и повторяемо оценивать искажения.

Дополнительно С6-11 выполняет измерение среднеквадратического значения напряжения переменного тока в полосе 20 Гц-1 МГц, а также в режиме измерения Кг определяет частоту входного сигнала в диапазоне 20 Гц-199,9 кГц.

Назначение и режимы работы

• автоматическое измерение коэффициента гармоник (Кг) от 20 Гц до 199,9 кГц;
• измерение частоты входного сигнала при контроле Кг (20 Гц-199,9 кГц);
• измерение среднеквадратического напряжения (вольтметр 20 Гц-1 МГц);
• автоматическая калибровка при измерении Кг при уровне входного сигнала 0,1-100 В;
• автоматическое переключение пределов измерения Кг и напряжения;
• выход постоянного напряжения, пропорционального измеряемым величинам.

Измерение коэффициента гармоник

Прибор обеспечивает измерение Кг на фиксированных шкалах в зависимости от частоты входного сигнала:

• 20 Гц-19,9 кГц: 0,1; 0,3; 1; 3; 10; 30%;
• свыше 19,9 кГц-199,9 кГц: 0,3; 1; 3; 10; 30%.

Минимально измеряемый коэффициент гармоник:

• 0,03% в диапазоне свыше 199,9 Гц-19,9 кГц;
• 0,1% в диапазонах 20 Гц-199,9 Гц и свыше 19,9 кГц-199,9 кГц.

Погрешность измерения Кг

Пределы допускаемой абсолютной основной погрешности ΔКг (в процентах) зависят от диапазона частот:

Кгп - конечное значение выбранной шкалы, на которой выполняется измерение (в процентах). Дополнительная погрешность при отклонении температуры от нормальной составляет половину предела основной погрешности на каждые 10°С изменения температуры.

Измерение частоты в режиме Кг

В режиме измерения коэффициента гармоник С6-11 определяет частоту входного сигнала при Кг не более 30% в диапазоне 20 Гц-199,9 кГц при соотношении сигнал/шум не менее 40 дБ.

Пределы допускаемой абсолютной основной погрешности измерения частоты:

• ±0,02·f при 20 Гц-99,9 Гц;
• ±0,01·f при частотах свыше 99,9 Гц-199,9 кГц,

где f - частота входного сигнала в герцах.

Вольтметр переменного напряжения

Вольтметр прибора измеряет среднеквадратическое значение напряжения синусоидальной и искаженной формы (Кг не более 30%) в диапазоне 20 Гц-1 МГц на следующих шкалах:

• 0,3 мВ; 1 мВ; 3 мВ; 10-30 мВ; 100 мВ;
• 0,3 В; 1 В; 3 В; 10 В; 30 В; 100 В.

Минимально измеряемое напряжение - 100 мкВ.

Пределы допускаемой абсолютной основной погрешности вольтметра (в вольтах):

• ±(0,04·Un + 20·10^-6) при 20 Гц-200 кГц;
• ±(0,06·Un + 20·10^-6) при частотах свыше 200 кГц-1 МГц.

Дополнительная погрешность вольтметра при изменении температуры от нормальной равна половине предела основной погрешности на каждые 10°С.

Входные цепи, фильтры, выходы

• ослабление фильтра верхних частот: не менее 15 dB на 400 Гц относительно уровня на 1000 Гц;
• входное активное сопротивление: не менее 100 кОм в режиме измерения Кг и не менее 1 МОм в режиме измерения напряжения;
• входная емкость: не более 100 пФ;
• выход постоянного напряжения, пропорционального измеряемым величинам.

Временные параметры

• максимальное время измерения коэффициента гармоник - не более 20 с;
• максимальное время измерения напряжения - не более 10 с;
• время готовности: 15 мин в нормальных условиях и 30 мин в условиях, отличных от нормальных.

Питание и условия эксплуатации

Нормальные условия эксплуатации:

• температура: 20±5 °С;
• относительная влажность: 30-80%;
• атмосферное давление: 84-106 кПа (630-795 мм рт. ст.);
• напряжение сети: 220±4,4 В;
• частота сети: 50±0,5 Гц, содержание гармоник до 5%.

Рабочие условия эксплуатации:

• температура: 5-40 °С;
• относительная влажность: до 80% при 25 °С;
• атмосферное давление: 60-106 кПа (450-795 мм рт. ст.);
• питание: 220±22 В, 50±0,5 Гц, содержание гармоник до 5%.

Потребляемая мощность - не более 95 ВА. Допускается непрерывная работа не менее 8 ч при сохранении заявленных характеристик.

Надежность и метрологические параметры эксплуатации

• наработка на отказ - не менее 5000 ч;
• гамма-процентный ресурс - не менее 10000 ч при γ = 80%;
• гамма-процентный срок службы - не менее 10 лет при γ = 80%;
• гамма-процентный срок сохраняемости - не менее 10 лет при γ = 50% (5-40 °С, до 80% при 25 °С);
• срок сохраняемости - не менее 5 лет при -50 °С до +40 °С, до 98% при 25 °С;
• среднее время восстановления - не более 10 ч;
• вероятность отсутствия скрытых отказов - не менее 0,97 за межповерочный интервал 24 месяца при среднем коэффициенте использования 0,04.

Габариты и масса
