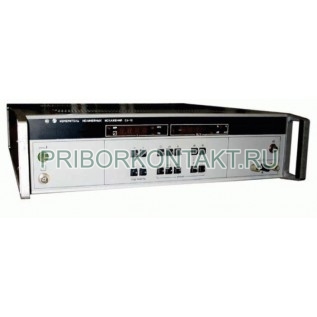

Измеритель нелинейных искажений С6-12

Также этот прибор может называться: С6 12, С612, s6-12, s6 12, s612.

С6-12 измеритель нелинейных искажений предназначен для автоматического измерения коэффициента гармоник на несимметричном и симметричном входах и среднеквадратического значения напряжения переменного тока.

Диапазон частот:

- при измерении коэффициента гармоник - от 10 Гц до 199,9 кГц;

- при измерении напряжений - от 10 Гц до 1 МГц.

Диапазон измеряемых коэффициентов гармоник:

- несимметричный вход - от 0,01% до 100%;

- симметричный вход - от 0,1% до 30%.

Диапазон входных напряжений при измерении коэффициента гармоник С6-12:

- на несимметричном входе - от 0,1 В до 100 В;

- на симметричном входе - от 0,1 до 15 В.

Диапазон измеряемого напряжения - от 100 мкВ до 100 В.

Диапазон частот при измерении напряжения - от 10 Гц до 1 МГц.

Пределы допускаемых значений абсолютной основной погрешности при измерении коэффициента гармоник меньшего 30% в диапазоне частот на несимметричном входе:

- от 10 Гц до 19,9 Гц - ±(0,1·К_ГД+0,06)%;

- от 20 ГГц до 99,9 ГГц - ±(0,05·К_ГД+0,03)%;

- от 10 Гц до 19,9 кГц - ±(0,03·К_ГД+0,02)%;

- от 20 кГц до 99,9 кГц - ±(0,06·К_ГД +0,03)%;

- от 100 кГц до 199,9 кГц - ±(0,06·К_ГД+0,05)%.

Где К_ГД - значение измеряемого коэффициента гармоник, в процентах.

Пределы допускаемых значений абсолютной основной погрешности при измерении коэффициента гармоник большего 30% в диапазоне частот на несимметричном входе С6-12:

- от 10 Гц до 19,9 Гц - ±(0,2·К_ГД)%;

- от 20 Гц до 199,9 кГц - ±(0,1·К_ГД)%.

Пределы допускаемых значений абсолютной основной погрешности при измерении коэффициента гармоник меньшего 30% на симметричном входе в диапазоне частот - от 10 Гц до 19,9 кГц - ±(0,1·К_ГД +0,06)%.

Пределы основной погрешности измерения напряжения С6-12 в диапазоне частот:

- от 10 Гц до 20 Гц - ±(0,05·U_Д+20·10^-6);

- от 20 Гц до 200 Гц - ±(0,025·U_Д+20·10^-6);

- от 200 Гц до 200 кГц - ±(0,015·U_Д+20·10^-6);

- от 200 кГц до 1 МГц - ±(0,025·U_Д+20·10^-6).

Где U_Д - значение измеряемого напряжения, в вольтах.

Пределы допускаемых значений абсолютной основной погрешности измерения частоты - ±0,01·? Гц.

Где ? - частота входного сигнала.

Средняя наработка на отказ - не менее 5000 ч.

Питание приборов измерители С6-12 от сети:

- напряжением - 220 В;

- частотой - 50 Гц.

Потребляемая мощность - не более 110 Вт.

Габаритные размеры - 490?135?560 мм.

Масса С6-12 - не более 18 кг.

Все операции, связанные с выбором предела измерения, постоянных времени, необходимых фильтров, настройки на частоту, полностью автоматизированы.

Встроенный микропроцессор управляет режимами работы, проведением измерений и вычислений, осуществляет коррекцию погрешностей, диагностику узлов прибора измеритель С6-12 в целом. Обработка результатов измерения производится аналого-цифровым преобразователем и микропроцессором, с последующей выдачей результатов на цифровое табло и в КОП.
