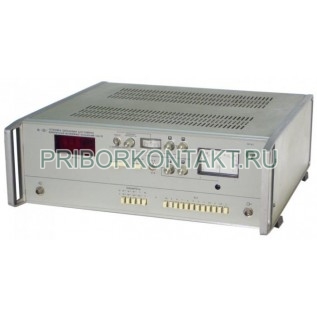

Измеритель нелинейных искажений СК6-10

Измеритель нелинейных искажений СК6-10 (СК610, СК-6-10, СК 610, ck6-10, СК-610, СК 610, СК6-10, СК6 10, ck610, ck-6-10, ck 6 10, ck-610, ck610)

Измеритель нелинейных искажений СК6-10 применяется для оперативной поверки измерителей нелинейных искажений и вольтметров переменного тока в диапазоне частот 20Гц-1МГц.

Робота установки основана на новом методе детерминированного восстановления искаженного сигнала. Процесс формирования искаженного сигнала полностью автоматизирован. Кодовое управление элементами фильтров обеспечивает высокую степень автоматизации и высокую производительность измерений.

По сравнению с существующими средствами поверки установка СК6-10 обеспечивает повышение производительности контрольно-поверочных операций более чем в 100 раз.

Технические характеристики приборов измерители нелинейных искажений СК6-10:

Диапазон частот с заданным коэффициентом гармоник - 20Гц-200кГц (фиксированные частоты 0,6МГц и 1МГц);

Пределы выдаваемых коэффициентов гармоник:

- 0,03%-100% (20Гц-20кГц);

- 0,1%-100% (20кГц-200кГц);

- 0,3%-100% (0,6МГц и 1МГц);

Основная погрешность задания коэффициента гармоник СК6-10:

- ±1?10^-2К_г+0,006% (200Гц-20кГц);

- ±1,5?10^-2К_г+0,02% (20Гц-200Гц);

- ±2?10^-2К_г+0,02% (20кГц-200кГц);

- ±3?10^-2К_г+0,06% и ±6?10^-2К_г+0,06% (на частотах 0,6МГц и 1МГц, при К_г 0,03%-30% и 30%-100% соответственно);

Выходное напряжение в режиме поверки коэффициента гармоник:

- 500мВ±20% (К_г = 0,03%);

- 700мВ±20% (К_г = 100%);

Пределы измерения в режиме поверки вольтметров - 20Гц-1МГц;

Основная погрешность СК6-10 не превышает:

- ±0,005U_вых+10мкВ (до 200кГц);

- ±0,01U_вых+10мкВ (до 1МГц),

где U_вых - выходное напряжение установки СК6-10;

Потребляемая мощность - ?100В?А;

Габариты - 490х175х480мм;

Масса СК6-10 - ?18кг.
