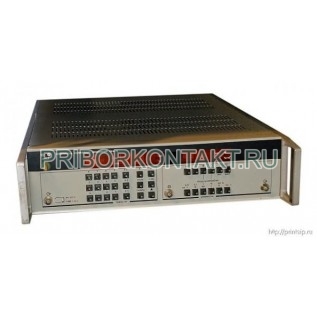

Фото Измеритель нелинейных искажений СК6-13
Артикул: СК6-13

Описание товара:


Модель: sk6_13
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
СК6-13
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Измеритель нелинейных искажений СК6-13

СК6-13 - автоматический измеритель нелинейных искажений, рассчитанный на контроль коэффициента гармоник четырехполюсников при работе со встроенным синхронно перестраиваемым генератором, а также на измерение среднеквадратического значения напряжения. Компоновка "измеритель + генератор" упрощает стенд, сокращает количество внешних приборов и повышает производительность при серийных проверках и настройке аппаратуры.

Прибор поддерживает автоматическое и ручное переключение пределов, запоминание девятизначных значений частоты и выходного напряжения генератора, а также вывод результатов на цифропечатающее устройство.

Назначение и применение

  • автоматическое измерение коэффициента гармоник четырехполюсников при использовании встроенного генератора;
  • измерение среднеквадратического значения переменного напряжения;
  • оперативный контроль трактов НЧ-ВЧ при наладке усилителей, фильтров и измерительных каналов;
  • испытания и приемка изделий в лаборатории и на производстве.

Основные диапазоны

Параметр Значение
Частоты при измерении коэффициента гармоник 10 Гц-120 кГц
Частоты при измерении напряжения 10 Гц-600 кГц
Измеряемый коэффициент гармоник 0,003-100 %
Измеряемое напряжение 100 мкВ-100 В
Входное напряжение при измерении Кг 0,1-100 В

Погрешность измерения коэффициента гармоник

Пределы основной погрешности зависят от уровня входного сигнала и диапазона частот. Кгд - действительное значение измеренного коэффициента гармоник, %.

Уровень входного сигнала, В Диапазон частот Погрешность при Кг ≤ 30% Погрешность при Кг > 30%
0,1-1 10 Гц-99,9 Гц ±(0,1·Кгд + 0,06) ±0,15·Кгд
0,1-1 100 Гц-9,99 кГц ±(0,1·Кгд + 0,02) ±0,1·Кгд
0,1-1 10 кГц-19,9 кГц ±(0,1·Кгд + 0,04) ±0,15·Кгд
0,1-1 20 кГц-120 кГц ±(0,1·Кгд + 0,07) ±0,2·Кгд
1-100 10 Гц-99,9 Гц ±(0,1·Кгд + 0,006) ±0,15·Кгд
1-100 100 Гц-9,99 кГц ±(0,05·Кгд + 0,002) ±0,1·Кгд
1-100 10 кГц-19,9 кГц ±(0,1·Кгд + 0,004) ±0,15·Кгд
1-100 20 кГц-120 кГц ±(0,1·Кгд + 0,05) ±0,2·Кгд

Встроенный генератор

Параметр Значение
Диапазон выходного напряжения 0,001-9,99 В
Коэффициент гармоник выходного напряжения не более 0,002-0,02 %

Пределы основной погрешности установки выходного напряжения генератора:

  • ±(0,1·Ux + 10-4) при 10-20 Гц;
  • ±(0,03·Uн + 4·10-4) при 20 Гц-120 кГц,

где Uн - установленное значение напряжения, В; Ux - значение напряжения, В.

Погрешность измерения напряжения

Пределы основной погрешности измерения напряжения:

  • ±(0,1·Ux + 10-5) при 10-100 Гц;
  • ±(0,025·Ux + 10-5) при 100 Гц-100 кГц;
  • ±(0,05·Ux + 10-5) при 100-600 кГц,

где Ux - измеренное значение напряжения, В.

Эксплуатационные особенности

  • синхронная перестройка генератора с измерительным трактом уменьшает время переходов между частотами и снижает вероятность ошибок оператора;
  • автоматическое переключение пределов ускоряет контроль при больших сериях измерений;
  • возможность вывода результатов на цифропечатающее устройство упрощает протоколирование и метрологический учет;
  • память на девятизначные значения частоты и напряжения генератора удобна при повторяемых испытаниях и типовых режимах контроля.

Характеристики

Прочие
Артикул СК6-13
