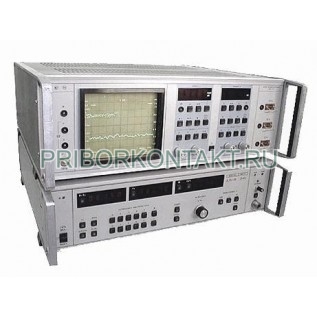

Измеритель КСВН Р2-115

Также этот прибор может называться: Р2115, Р2 115, p2-115, p2115, p2 115, r2-115, r2115, r2 115.

Р2-115 измеритель КСВН панорамный предназначен для панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов волноводного тракта.

Сфера применения: в лабораторных и цеховых условиях при измерении и настройке параметров КСВН и ослабления раз личных СВЧ устройств.

Состав комплекта прибора: блок индикаторный Я2Р-70; блок генератора качающейся частоты Я2Р-77.

Измерители Р2-115 представлены модификацией Р2-115А.

Диапазон частот - от 6,85 ГГц до 9,93 ГГц.

Размеры СВЧ-тракта - 28,5?12,6 мм.

Пределы измерения КСВН - от 1,05 до 5.

Пределы измерения ослабления - от 0 до 40 дБ.

Пределы допустимой основной погрешности измерения КСВН - +4?К%, где К - измеряемый КСВН.

Пределы допустимой основной погрешности измерения ослабления - ±(0,04?А+0,3) дБ, где А - измеряемое ослабление.

Пределы допустимой основной погрешности отсчета установки частоты - не более ±0,5% от текущей частоты.

Режимы перестройки частоты Р2-115:

- ручная перестройка частоты;

- ручное качание частоты;

- автоматическое качание частоты с длительностью периодов - 0,08 с; 1 с;

- разовое качание частоты с ручным запуском и с длительностью периода - 10 с.

Максимальная полоса качания частоты - не менее рабочего диапазона частот прибора.

Минимальная полоса качания - не более 0,5% от верхней частоты диапазона ГКЧ.

Установление рабочего режима - 15 мин.

Допустимая непрерывная работа при сохранении технических характеристик - 16 ч.

Наработка на отказ - не менее 3000 ч.

Вероятность скрытых отказов за межпроверочный интервал 18 месяцев - 0,9.

Гамма-процентный ресурс при ?=90% - не менее 10 000 ч.

Гамма-процентный срок службы при ?=90% - не менее 10 лет.

Гамма-процентный срок хранения при ?=80%:

- для отапливаемых хранилищ - не менее 10 лет;

- для неотапливаемых хранилищ - не менее 5 лет.

Питание измерителя Р2-115 от сети:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Характеристики ГКЧ Я2Р-77:

- потребляемая мощность - 120 В·А;

- габаритные размеры - 488?555?133 мм;

- масса - не более 16,5 кг.

Характеристики блока индикаторного Я2Р-70:

- потребляемая мощность - 80 В·А;

- габаритные размеры - 488?492?173 мм;

- масса - не более 18 кг.

Р2-115 позволяет наблюдать характеристики КСВН и ослабления одновременно (двухканальный режим), запоминать характеристики на экране и сравнивать с текущей характеристикой. Имеется цифровой отсчет измеряемых величин KCBН, ослабления, пределов перестройки частоты.

В измерителях предусмотрена работа с каналом общего пользования и в составе автоматизированной измерительной системы. Для этого в комплекте индикатора имеется внешний интерфейс КОП.

Рабочие условия:

- температура окружающего воздуха - от +5? С до +40? С;

- относительная влажность при температуре +30? С - до 98%;

Температура хранения - от -55? С до +50? С.

Условия, при которых реализуется основная погрешность Р2-115 измерителей КСВН:

- температура окружающего воздуха - 20±5? С;

- относительная влажность - от 30% до 80%.
