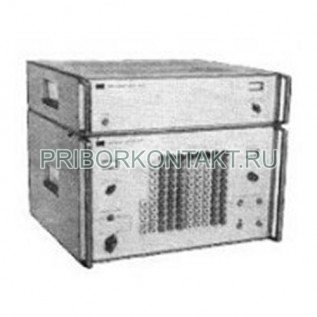

Синтезатор частот Ч6-31

Синтезатор частот Ч6-31

Ч6-31 - электронно-счетный синтезатор частот, предназначенный для получения спектрально чистого и стабильного по частоте электрического сигнала. Формирование частоты выполняется за счет умножения, деления и преобразования частоты внутреннего кварцевого генератора или внешнего стандарта частоты. Прибор ориентирован на применение в лабораториях, на производстве и в составе автоматизированных измерительных систем, где требуется воспроизводимая и точная установка частоты без ручной подстройки.

Назначение и области применения

• генерирование стабильного по частоте сигнала для измерительных и технологических задач;
• автоматический контроль характеристик узкополосных фильтров и трактов;
• использование в качестве задающего генератора в системах многоканальной связи;
• интеграция в автоматизированные измерительные комплексы за счет дистанционной установки частоты.

Особенности конструкции и управления

• отсутствие органов ручной настройки - частота задается кнопочным переключателем на передней панели;
• возможность дистанционной установки частоты с помощью сигналов постоянного тока;
• работа от внутреннего кварцевого генератора или внешнего эталона частоты.

Технические характеристики

Эксплуатационные особенности

Ч6-31 удобен для задач, где требуется повторяемая установка частоты с малым шагом 0,01 Гц и контролируемая спектральная чистота. Дистанционное управление позволяет включать синтезатор в стенды автоматического контроля, а отсутствие ручек настройки снижает риск ошибок оператора и упрощает регламентные операции при серийных измерениях.

Преимущества применения

• широкий диапазон выходных частот до 49 999 999,99 Гц при дискретности 0,01 Гц;
• спектрально чистый выход и нормированное подавление паразитных составляющих (60 дБ и 54 дБ);
• высокая кратковременная стабильность (5·10^-10 за 1 с на 10 МГц) и долговременная стабильность опорного сигнала (1·10^-8 за сутки на 1 МГц);
• кнопочная установка частоты и возможность дистанционного задания сигналами постоянного тока;
• подходит для автоматизированных измерительных систем и стендов контроля фильтров и трактов.
