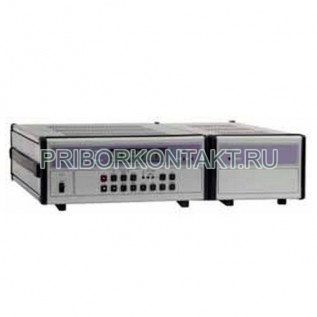

Ч1-83/3

Также этот прибор может называться: Ч1 83/3, Ч183/3, Ч1833, Ч183-3, Ч1-83-3, Ч183/з, 4183/3, ch1-83/3, ch1 83/3, ch183/3.

Ч1-83/3 стандарт частоты рубидиевый предназначен для поверки кварцевых генераторов, средств измерений времени и частоты, хранения единиц частоты и времени.

Стандарты Ч1-83/3 используются в системах навигации, телефонной и радиосвязи, телекоммуникационных сетях, при разработке, производстве и эксплуатации частотно-измерительной и радиоизмерительной аппаратуры.

Номинальное значение частоты выходного сигнала - 1 МГц; 5 МГц; 10 МГц.

Пределы допускаемой относительной погрешности по частоте сигнала 5 МГц - ±2?10^-11.

Среднее относительное изменение по частоте сигнала 5 МГц за 1 сутки после 24 ч с момента включения при изменении температуры окружающей среды в пределах ±1° С - не более ±3?10^-12.

Среднее квадратическое относительное двухвыборочное отклонение частоты сигнала 5 МГц за 1 сутки при изменении температуры окружающей среды в пределах ±1° С - не более 6?10^-12.

Пределы допускаемой относительной погрешности для Ч1-83/3 по частоте сигнала 5 МГц на межповерочном интервале - ±10^-9.

Среднее квадратическое относительное двухвыборочное отклонение частоты сигнала 5 МГц, через 2 ч после включения:

- за 1 с - не более 2?10^-11;

- за 10 с - не более 10^-11;

- за 100 с - не более 5?10^-12.

Среднее квадратическое относительное двухвыборочное отклонение частоты сигнала 5 МГц, через 4 ч после включения стандарта Ч1-83/3:

- за 1 с - не более 10^-11;

- за 10 с - не более 5?10^-12;

- за 100 с - не более 3?10^-12.

Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала 5 МГц, на частоте анализа:

- 10 Гц - не более -100 дБ/Гц;

- 100 Гц - не более -120 дБ/Гц;

- 1 кГц; 10 кГц - не более -140 дБ/Гц.

Подавление гармонической составляющей - не менее 40 дБ.

Напряжение выходного сигнала на нагрузке 50 Ом - от 0,8 В до 1,2 В.

Параметры измеряемого сигнала для стандарта Ч1-83/3:

- номинальное значение частоты - 5 МГц или 10 МГц;

- относительная разность частот измеряемого и опорного сигнала - 10^-6;

- напряжение на нагрузке 50 Ом - от 0,7 В до 1,3 В;

- подавление гармонической составляющей - не менее 30 дБ.

Пределы допускаемой погрешности измерений средней относительной разности частот:

- за 1 с - ±10^-11;

- за 10 с и 100 с - ±10^-12.

Параметры сигналов основной и вспомогательной (задержанной) шкалы времени:

- период следования импульсов - 1 с;

- полярность импульсов - положительная;

- длительность импульсов - от 10 мкс до 20 мкс;

- длительность фронта импульса между уровнями от 0,1 до 0,9 - 0,03 мкс;

- амплитуда импульсов на нагрузке 50 Ом - не менее 2,5 В.

Пределы допускаемой абсолютной погрешности синхронизации основной шкалы времени импульсами внешней шкалы времени - ±0,1 мкс.

Параметры импульсов синхронизации для Ч1-83/3:

- частота следования - 1 Гц;

- полярность импульсов - положительная;

- длительность импульсов - от 10 мкс до 20 мкс;

- длительность фронта импульса между уровнями от 0,1 до 0,9 - 0,03 мкс;

- амплитуда импульсов на нагрузке 50 Ом - не менее 2,5 В.

Диапазон изменений задержки основной и вспомогательной шкал времени с шагом 0,1 мкс - от 0 до 999 999,9 мкс.

Напряжение питания:

- от сети переменного тока частотой 50±1 Гц - 220 В;

- от сети постоянного тока - 27 В.

Продолжительность работы Ч1-83/3 - непрерывная.

Потребляемая мощность в рабочем режиме:

- от сети переменного тока - не более 60 В?А;

- от сети постоянного тока - не более 38 Вт.

Средняя наработка на отказ - не менее 10 000 ч.

Габаритные размеры - 496?129?459 мм.

Масса - не более 19 кг.

Стандарт Ч1-83/3 представляет собой комплекс, состоящий из рубидиевого стандарта частоты Ч1-81, принцип действия которого основан на стабилизации частоты кварцевого генератора по частоте электромагнитного поглощения при переходе атомов рубидия-87 из одного энергетического состояния в другое, и компаратора частотного ЧК7-51, обеспечивающего вычисление статистических характеристик исследуемых сигналов и имеющего выход в КОП.

Температура окружающего воздуха - от 0° С до +50° С.

Относительная влажность при +25° С - до 98%.

Атмосферное давление - от 84 кПа до 106,7 кПа.
