Описание товара

Ч4-26А

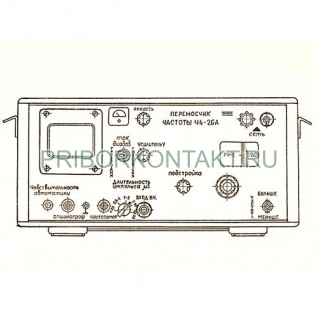

Гетеродинный переносчик частоты Ч4-26А
Также этот прибор может называться: Ч4 26А, Ч426А, Ч4-26-А, Ч4 26 А, Чч-26А, ch4-26a, ch4 26a, ch426a.
Ч4-26А переносчик частоты гетеродинный предназначен для непрерывного гетеродирования и переноса частоты измеряемого сигнала.
Переносчики Ч4-26А используются при измерении частоты синусоидальных колебаний или несущей частоты импульсно-модулированных колебаний.
Технические характеристики Ч4-26А:
Диапазон частот измеряемого сигнала - от 0,5 ГГц до 10 ГГц.
Запас на краях диапазона - не менее 1,5%.
Диапазон частот гетеродина - от 100 МГц до 220 МГц.
Выходное напряжение - от 0,1 В (эфф.) до 1 В (эфф.).
Сопротивление прибора - 50 Ом.
Чувствительность Ч4-26А при измерении частоты синусоидальных колебаний и при длительности модулирующих импульсов более 1 мкс:
- в диапазоне частот от 0,5 ГГц до 1 ГГц - не менее 20 мВ;
- в диапазоне частот от 1 ГГц до 5 ГГц - не менее 10 мкВт;
- в диапазоне частот от 5 ГГц до 10 ГГц - не менее 50 мкВт.
Чувствительность частотомеров Ч4-26А при изменении несущей частоты импульсно-модулированных колебаний при длительности модулирующих импульсов от 0,3 мкс до 1 мкс:
- в диапазоне частот от 0,5 ГГц до 1 ГГц - не менее 40 мВ;
- в диапазоне частот от 1 ГГц до 5 ГГц - не менее 50 мкВт;
- в диапазоне частот от 5 ГГц до 10 ГГц - не менее 100 мкВт.
Нестабильность частоты Ч4-26А - не более ±2,2·10-6.
Напряжение питания прибора от сети переменного тока - 220 В±10%; 115 В±5%.
Частота сети питания при напряжении 220 В - 50 Гц ±1%.
Частота сети питания при напряжении 115 В - от 388 Гц до 428 Гц.
Потребляемая мощность - не более 125 В·А.
Погрешность при переносе частот:
- для частот непрерывных синусоидальных колебаний при частоте питающей сети 50 Гц (при частоте питающей сети 400 Гц) - ±2,5·10-6?F (±3,1·10-6?F);
- для частот импульсно-модулированных колебаний при длительности модулирующих импульсов от 0,3 мкс до 10 мкс - ±(2,5?10-6?F±0,05 МГц);
- для частот импульсно-модулированных колебаний при длительности модулирующих импульсов более 10 мкс - ±(2,5?10-6?F±0,01 МГц), где F - измеряемая частота.
Время самопрогрева прибора переносчик Ч4-26А - не менее 1 ч.
Габаритные размеры - не более 530?468?178 мм.
Масса прибора - не более 20 кг.
В состав переносчика частоты входят:
- высокочастотный гетеродин;
- смеситель;
- широкополосный усилитель вертикального отклонения луча;
- сверхширокополосный усилитель;
- осциллографические трубки;
- блок автоматики;
- блок питания.
Условия эксплуатации Ч4-26А:
Температура окружающего воздуха - от +15° С до +35° С.
Относительная влажность - до 80%.
Атмосферное давление - 750±30 мм рт. ст.
