Ч1-84

Также это изделие может называться: Ч1 84, Ч184, 41-8ч, ch1-84, ch1 84, ch184.

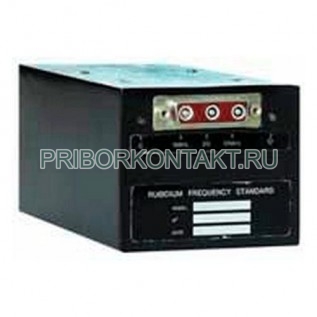

Ч1-84 стандарт частоты рубидиевый малогабаритный предназначен для формирования высокостабильного синусоидального сигнала.

Стандарты Ч1-84 применяются в качестве задающих тактовых генераторов в сфере обороны и безопасности.

Стандарты представлены следующими модификациями: Ч1-84А, Ч1-84Б, Ч1-84В.

Частота выходного сигнала - 10 МГц.

Напряжение выходного сигнала на нагрузке 50 Ом - от 0,8 В до 1,2 В.

Пределы допускаемой основной относительной погрешности меры по частоте - ±10^-9.

Среднее квадратическое относительное двухвыборочное отклонение частоты за интервал времени измерения приведено в таблице:

Характеристики стандартов Ч1-84А и Ч1-84В:

- относительная погрешность воспроизведения частоты от включения к включению - 2·10^-10;

- относительное изменение частоты в диапазоне рабочих температур от -60° С до +55° С - 2·10^-10;

- изменение относительного значения частоты при изменении напряжения питания от 22 В до 30 В - 3·10^-11;

- перестройка частоты выходного сигнала внешним постоянным напряжением от 0 до +5 В - не менее 1,5·10^-9;

- время прогрева до значения частоты выходного сигнала, отстоящего от номинального на 10^-9 при температуре окружающей среды +25° С - 7 мин;

- объем - 1,1 дм³.

Спектральная плотность мощности фазового шума в одной боковой полосе при отстройке для Ч1-84А и Ч1-84В:

- при частоте 85 Гц - (-130) дБ/Гц;

- при частоте 1 кГц - (-140) дБ/Гц;

- при частоте 10 кГц - (-150) дБ/Гц.

Питание от источника постоянного тока - от 22 В до 30 В.

Потребляемая мощность - не более 16 Вт.

Гарантийный срок службы на рубидиевую лампу - 15 лет.

Габаритные размеры стандарта Ч1-84 - не более 165?88?77 мм.

Масса - не более 1,5 кг.

Принцип действия стандартов основан на автоподстройке частоты рубидиевого генератора к частоте спектральной линии квантового перехода атомов рубидия. Функционально представляет собой рубидиевый тактовый генератор (атомные часы).

Температура окружающего воздуха - от -40° С до +55° С.

Относительная влажность при +25° С - до 98%.

Атмосферное давление - от 450 мм рт. ст. до 800 мм рт. ст.
