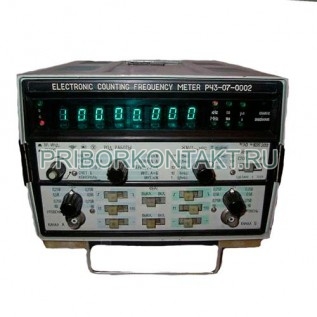

Частотомер электронно-счетный РЧ3-07-0002 (РЧ3070002, РЧ3 07 0002, РЧ307-0002, РЧ3-070002, РЧ3 070002, РЧЗ-07-0002, РЧЗ-07-0002)

Частотомер электронно-счетный РЧ3-07-0002 предназначен для:

- измерения частоты синусоидальных и частоты следования импульсных сигналов в диапазоне от 0,1Гц до 125МГц;

- измерения периода синусоидальных и периода следования импульсных сигналов в диапазоне от 0,1мкс до 1,0⁴с;

- измерения интервалов времени и длительности импульсов в диапазоне от 0,1мкс до 10⁴с;

- измерения прибором частотомер электронно-счетный РЧ3-07-0002 отношения частот электрических сигналов в пределах от 1:1 до 10⁸:1;

- счета числа электрических сигналов от 0,1Гц до 125МГц;

- выдачи прибором частотомер электронно-счетный РЧ3-07-0002 напряжений кварцованных частот;

- деления частоты входного сигнала;

- выдачи кодированных сигналов результата измерения.

Технические характеристики изделий частотомеры электронно-счетные РЧ3-07-0002:

Нормальные условия эксплуатации:

- температура окружающей среды - 20ºС±5°С;

- относительная влажность воздуха 65%±15%;

- атмосферное давление 750мм.рт.ст.±30мм.рт.ст;

Рабочие условия эксплуатации прибора частотомер электронно-счетный РЧ3-07-0002:

- температура окружающей среды - от -10ºС до +50°С;

- относительная влажность воздуха - до 98% при температуре до +35°С;

- атмосферное давление 460мм.рт.ст.-800мм.рт.ст;

Предельные условия эксплуатации прибора частотомер электронно-счетный РЧ3-07-0002:

- температура окружающей среды - от -50ºС до +65°С;

- атмосферное давление - 460мм.рт.ст.

Прибор частотомер электронно-счетный РЧ3-07-0002 может использоваться в различных областях науки и техники при изготовлении и эксплуатации электронной аппаратуры, для измерения и контроля частотно-временных параметров электрических сигналов как в лабораторных, так и полевых условиях.

Прибор измеряет:

- по входу Б - частоту синусоидальных сигналов в диапазоне от 0,1Гц до 10МГц при напряжении 0,025В-100В эффективного значения и от 10МГц до 125МГц при напряжении 0,05В-5В эффективного значения;

- по входу Б - частоту следования импульсных сигналов любой полярности, имеющих не более 2-х экстремальных значений за период в диапазоне от 0,1Гц до 10МГц при напряжении входного сигнала от 0,075В до 150В и от 10МГц до 125МГц при напряжении от 0,15В до 15 В.

Примечания:

Минимальная длительность импульса - 4нс.

Измерение частоты при напряжении входного сигнала от 10В до 100В производится с выносным делителем напряжения 1:10 при положении внутреннего аттенюатора 1:10.

Динамический диапазон входных напряжений прибора частотомер электронно-счетный РЧ3-07-0002 в положении аттенюатора «1:1» не менее 25дБ.

При частоте следования импульсов длительностью от 4нс до 50нс минимальное напряжение входного сигнала - 0,15В.

При измерении импульсных сигналов амплитудой менее 0,2В положение входного сигнала относительно нулевого уровня устанавливается равным половине амплитуды сигнала.

Относительная погрешность измерения прибором частотомер электронно-счетный РЧ3-07-0002 частоты синусоидальных и импульсных сигналов δ_ƒ находится в пределах значения, рассчитанного по формуле:

δ_ƒ = ±(│δ₀│+│Δƒ_разр│/ƒ_х) (1)

где δ₀ - относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорной частоты;

Δƒ_разр - аппаратурная разрешающая способность - случайная составляющая погрешности, обусловленная несовпадением фаз входного и опорного сигналов, Гц;

Δƒ_разр = ±1/τ_сч

ƒ_х - измеряемая частота, Гц; τ_сч - время счета частотомера, с.

Номинальное значение частоты кварцевого генератора прибора частотомер электронно-счетный РЧ3-07-0002 - 10МГц.

Действительное значение частоты кварцевого генератора при выпуске прибора должно быть установлено с погрешностью в пределах ±1∙10^-7 относительно номинального значения частоты при температуре окружающей среды 20ºС±5°С.

Относительная погрешность частоты кварцевого генератора прибора частотомер электронно-счетный РЧ3-07-0002 при температуре окружающей среды 20ºС±5°С находится в пределах ±5∙10^-7 за 12 месяцев.

Время 12 месяцев отсчитывается с момента установки действительного значения частоты в пределах ±1∙10^-7.

Дополнительная относительная погрешность по частоте кварцевого генератора находится в пределах ±2,5∙10^-7 на 1°С.

Прибор частотомер электронно-счетный РЧ3-07-0002 измеряет по входу КАНАЛ А одиночный период сигналов синусоидальной и импульсной формы любой полярности для длительности импульсов не менее 0,5мкс в диапазоне от 1мкс до 10⁴с при периоде опорного сигнала заполнения 10^-7с, 10^-6с, 10^-5с, 10^-4с, 10^-3с, 10^-2с, 10^-1с, 1с; усредненный из 10, 10², 10³, 10⁴, 10⁶, 10⁶, 10⁷ периодов сигналов при длительности импульсов не менее 50нс в диапазоне от 0,1мкс до 0,1с по переменноточному входу и до 10с по постоянноточному входу.

Напряжение входного сигнала прибора частотомер электронно-счетный РЧ3-07-0002 должно быть:

- от 0,025В до 100В эффективного значения для сигналов синусоидальной формы;

- от 0,075В до 150В для сигналов импульсной формы.

Максимальный уровень входного сигнала при положении аттенюатора 1:1 должен быть 1В эффективного значения для сигналов синусоидальной формы и 2В для сигналов импульсной формы.

При напряжении входного сигнала прибора частотомер электронно-счетный РЧ3-07-0002, эффективное значение которого от 10В до 100 В, измерение производится с выносным делителем напряжения 1:10, поставляемым в комплекте прибора.

Измерение периода в диапазоне от 0,1мкс до 1мкс производится в режиме с усреднением.

Относительная погрешность измерения приборами частотомеры электронно-счетные РЧ3-07-0002 периода синусоидальных импульсных сигналов δ_т находится в пределах значения, рассчитанного по формуле:

δ_т = ±(│δ_о│+│δ_зап│+│Δt_разр│/τ_сч) (2)

где Δt_разр - аппаратурная разрешающая способность - случайная составляющая погрешности, обусловленная несовпадением фаз входного и опорного сигнала, с.

Δt_разр = T₀, где То - период меток времени;

τ_сч - время счета частотомера, с;

τ_сч ⁼ nТ_х,

где п - число усредняемых периодов;

Т_х - период входного сигнала;

δ_зап - погрешность запуска - «случайная составляющая погрешности, обусловленная влиянием внутренних шумов измерительного тракта и отношением сигнал/шум входного сигнала и крутизной пе­репада напряжения входного сигнала в точке запуска.

Погрешность запуска δ_зап прибора частотомер электронно-счетный РЧ3-07-0002 находится в пределах значения, рассчитанного по формуле:

δ_зап = ±2((3σ_ш+U_n)/ST_xn) (3)

где σ_ш - среднее квадратическое значение шума измерительного тракта в рабочей полосе частот, приведенное ко входу, В

σ_ш≤1,2∙10^-5В;

U_n - пиковое значение помехи входного сигнала, В U_n≤1∙10^-3В;

S - крутизна перепада напряжения входного сигнала в точке запуска, В/с;

Тх - период входного сигнала, с;

n - число усредняемых периодов.

Для синусоидального входного сигнала прибора частотомер электронно-счетный РЧ3-07-0002 при запуске в точке с максимальной крутизной

δ_зап = ±((σ_ш+0,3U_n)/U_mn) (4)

где U_m - амплитуда входного сигнала, В.

Прибор измеряет отношение частот сигналов синусоидальной и импульсной форм в пределах от 1:1 до 10⁸:1.

Относительная погрешность измерения прибором частотомер электронно-счетный РЧ3-07-0002 отношения частот (δ_ƒ1/ƒ2) находится в пределах значений, рассчитанных по формуле:

δ_ƒ1/ƒ2 = ±(│δ_зап.н│+│δ_разр│/n) (5)

где δ_разр - разрешающая способность измерений,

δ_разр = ƒ2/ƒ1 (6);

ƒ1 - высшая из сравниваемых частот, Гц;

ƒ2 - низшая из сравниваемых частот, Гц;

δ_зап.н - погрешность запуска канала низшей из сравниваемых частот.

Прибор частотомер электронно-счетный РЧ3-07-0002 измеряет по входам А и Б интервал времени или длительность импульса в диапазоне от 1мкс до 10⁴с при внутренних частотах заполнения 1Гц, 10Гц, 10²Гц, 10³Гц, 10⁴Гц, 10⁵Гц, 10⁸Гц, 10⁷Гц.

Абсолютная погрешность измерения одиночных интервалов времени и длительности импульсов Δt находится в пределах значения, рассчитанного по формуле:

Δt=±(│δ_оt_x│+│Δt_сист│+│Δt_ур│+│Δt_зап│+│Δt_разр│) (7)

где δ_оt_x - погрешность измерения, обусловленная погрешностью по частоте опорного генератора, с;

t_x - измеряемый прибором частотомер электронно-счетный РЧ3-07-0002 интервал времени или длительность импульса, с;

Δt_сист - систематическая погрешность измерения, обусловленная неидентичностью каналов «Старт» и «Стоп», с;

Δt_сист ≤1,0нс;

Δt_ур - случайная составляющая погрешности измерения, обусловленная погрешностью установки уровня запуска, с

Δt_ур = (ΔU_ур1/S₁)+(ΔU_ур2/S₂) (8),

где ΔU_{ур1, 2} - погрешность установки уровня запуска каждого канала прибора частотомер электронно-счетный РЧ3-07-0002, определяемая механизмом установ­ки уровня запуска и точностью отсчетного устройства частотомера, В;

S_{1, 2} - значения крутизны перепада напряжения входного сигнала по каналам «Старт», «Стоп», В/с;

Δt_зап - погрешность запуска - случайная составляющая погрешности, зависящая от уровня шумов измерительного тракта прибора частотомер электронно-счетный РЧ3-07-0002, отнесенного ко входу уровня помехи на входе тракта и крутизны перепада напряжения входного сигнала в точке запуска, с

Δt_зап= Δt_зап1+ Δt_зап2,

где Δt_{зап1, 2} - погрешность запуска канала «Старт», «Стоп» соответственно

Δt_{зап1, 2} = (3σ_ш+U_{n1, 2})/S_{1, 2}) (9)

где U_{n1, 2} - пиковое значение помехи входного сигнала прибора частотомер электронно-счетный РЧ3-07-0002 для каналов «Старт», «Стоп»;

Δt_разр - аппаратурная разрешающая способность измерения - случайная составляющая погрешности, обусловленная дискретностью счета частотомера

Δt_разр - Т_о.

Прибор частотомер электронно-счетный РЧ3-07-0002 измеряет по входам А и Б усредненный интервал времени или усредненную длительность импульса (коэффициент усреднения равен 10, 10², 10³, 10⁴, 10⁵, 10⁶, 10⁷) в диапазоне от 100нс до 10с при внутренней частоте заполнения 10⁷Гц.

Примечание.

Максимальная скорость счета временных интервалов - не более 5∙10⁶ за 1с.

Абсолютная погрешность измерения усредненных интервалов времени и длительности импульсов Δt для некогерентных частот следования находится в пределах значения, рассчитанного по формуле:

Δt=±(│δ_оt_x│+│Δt_сист│+│Δt_ур│+│Δt_зап│/SQRT(n)+│Δt_разр│/SQRT(n)) (10)

Прибор частотомер электронно-счетный РЧ3-07-0002 производит по входу Б счет числа (суммирование) электрических колебаний в диапазоне частот от 0,1Гц до 125МГц за время, устанавливаемое вручную.

Прибор производит по входу Б счет числа электрических колебаний за время действия положительного импульса, поступающего на вход А.

Прибор частотомер электронно-счетный РЧ3-07-0002 производит по входу Б счет числа электрических колебаний за время, определяемое между положительными фронтами двух следующих друг за другом импульсов, поступающих на вход А.

Входное сопротивление и входная емкость прибора по входам А и Б должны быть: при положении аттенюатора 1:1 и 1:10 не менее 5 МОм и не более 50пФ; с выносным делителем напряжения 1:10 1 МОм±0,1 МОм и не более 10пФ±2пФ.

Прибор частотомер электронно-счетный РЧ3-07-0002 измеряет в режиме «КОНТРОЛЬ» внутреннюю частоту заполнения 10МГц при временах счета 1мкс, 10мкс, 100мкс; 1мс, 10мс, 100мс; 1с и 10с с целью проверки работоспособности прибора.

Прибор обеспечивает выдачу сигналов кварцованных частот 0,1Гц; 1Гц; 10Гц; 100Гц; 1кГц, 10кГц, 100кГц; 1МГц, имеющих форму положительных импульсов со скважностью не более 5 и амплитудой не менее 2В на нагрузке 10 кОм.

В приборе предусмотрен режим деления частоты сигнала, поступающего на вход А, с коэффициентом деления 1, 10, 10², 10³, 10⁴, 10⁵, 10⁶, 10⁷.

Прибор частотомер электронно-счетный РЧ3-07-0002 может работать от внешнего источника опорной частоты 5МГц±0,005МГц напряжением от 0,5В до 1,5В на нагрузке не менее 1 кОм в режиме «ВНЕШ.».

Прибор имеет режим запуска автоматический, ручной, а также внешний, осуществляемый импульсом положительной полярности с параметрами:

- амплитуда импульсов - в пределах от 2В до 10 В;

- длительность импульса - не менее 1мкс;

- длительность переднего фронта прибора частотомер электронно-счетный РЧ3-07-0002- не более 0,1мкс.

Период повторения импульсов запуска или нажатия кнопки СБРОС при ручном пуске t_запдолжен быть больше суммы

t_зап >t₁+t₂+t₃ (11)

где t₁ - время измерения;

t₂ - время индикации;

t₃ - время запаздывания начала счета относительно прихода запускающих импульсов.

При различных видах измерения время запаздывания прибора частотомер электронно-счетный РЧ3-07-0002 может принимать следующие значения:

- при измерении частоты - не более 2мс;

- при измерении периода или отношения частот

t₃≤Т_изм+2мс (12)

- при измерении интервалов времени или длительностей импульсов прибора частотомер электронно-счетный РЧ3-07-0002

t₃≤Т_след+2мс (13)

где Т_след - период следования измеряемых импульсов или интервалов времени.

Сопротивление входа внешнего запуска - не менее 1 кОм.

Прибор частотомер электронно-счетный РЧ3-07-0002 выдает на регистрирующее устройство: сигнал «ПУСК РУ», код порядка измеряемой величины, код единиц измерения, код мантиссы измеряемой величины. Указанные сигналы выдаются в параллельном двоично-десятичном коде 8-4-2-1 с уровнями на нагрузке 10 кОм:

- логическая «1» - от 2,4В до 5В;

- логический «0» - от 0В до 0,4В.

После окончания счета прибор должен выдавать командный сигнал для запуска регистрирующего устройства в виде положительного импульса длительностью не менее 5с при уровне логических сигналов, указанных выше.

В приборе частотомер электронно-счетный РЧ3-07-0002 обеспечивается 8-разрядная цифровая индикация результата измерения с указанием размерности (кГц, МГц, нс, мкс, мс, с), переполнения (П) и децимальной точки.

При этом производится автоматическое гашение старших разрядов, не участвующих в счете.

Время счета прибора частотомер РЧ3-07-0002 электронно-счетный при измерении частоты устанавливается в следующих пределах: 1мкс, 10мкс, 100мкс; 1мс, 10мс, 100мс; 1с и 10с.

Множитель числа усредняемых периодов или временных интервалов - 1, 10, 10², 10³, 10⁴, 10⁵, 10⁶, 10⁷.

Период внутренней частоты заполнения прибора частотомер электронно-счетный РЧ3-07-0002 0,1мкс; 1мкс; 10мкс; 100мкс 1мс, 10мс, 100мс и 1с.

Прибор обеспечивает время индикации результатов измерения при автоматическом режиме запуска в пределах от 0,1(+0,08/-0,02)с до 5(+4/-1)с.

При работе в режиме «ПАМЯТЬ» прибор обеспечивает индикацию результата на время текущего цикла измерения.

Коэффициенты ослабления аттенюатора прибора частотомер электронно-счетный РЧ3-07-0002 - 1:10, 1:100.

Погрешность коэффициентов ослабления не превышает 30%.

Коэффициент ослабления прибора частотомер электронно-счетный РЧ3-07-0002 1:100 обеспечивается с выносным делителем напряжения 1:10.

Регулировка уровней запуска обоих входов прибора частотомер электронно-счетный РЧ3-07-0002 осуществляется в пределах не менее, чем:

- от -1В до +1В при положении аттенюатора 1:1;

- при положении аттенюатора 1:10 и 1:100 регулировка уровней запуска увеличивается в 10 и 100 раз соответственно с погрешностью коэффициентов деления аттенюаторов.

В положении регуляторов уровня запуска «О» уровень запуска прибора частотомер электронно-счетный РЧ3-07-0002 находится в пределах 0В±0,01В.

Время установления рабочего режима прибора от сети или автономного источника питания не более 5 минут.

При этом относительное отклонение частоты кварцевого генератора от номинального значения должно быть в пределах ±2,5∙10^-6.

Прибор частотомер электронно-счетный РЧ3-07-0002 допускает непрерывную работу в рабочих условиях в течение:

- 16 часов - при питании от сети или внешнего источника постоянного тока;

- 4 часа - при температуре от 283К (+10°С) до 323К (+50°С);

- 2 часа - при температуре от 283К (+10°С) до 263К (-10°С) при работе от автономного источника для одного цикла заряда-разряда аккумуляторов при сохранении своих технических характеристик.

Прибор частотомер электронно-счетный РЧ3-07-0002 сохраняет свои технические характеристики при питании его:

- от сети переменного тока:

- напряжением 220В±22В частотой 50Гц±0,5Гц;

- 115В±5,75В частотой 400Гц±12Гц, с содержанием гармоник до 5%;

- 110В, 230В, 240В частотой 60Гц, 400Гц.

- от блока питания напряжением 12В±1,8В;

- от внешнего источника постоянного тока напряжением от 11В до 34В.

Мощность, потребляемая прибором частотомер электронно-счетный РЧ3-07-0002 от сети при номинальном напряжении, не превышает 25В∙А.

Мощность, потребляемая прибором от источника постоянного напряжения 12В или батареи аккумуляторной, не превышает 15В∙А.

Прибор частотомер электронно-счетный РЧ3-07-0002 обеспечивает ток заряда блока питания автономного с индикацией режима заряда.

В приборе осуществляется автоматическая защита блока питания автономного от глубокого разряда с индикацией режима разряда.

При подключении прибора частотомер электронно-счетный РЧ3-07-0002 к сети переменного тока или внешнему источнику постоянного напряжения производится автоматическое отключение блока питания автономного.

Наработка на отказ прибора - не менее 9000 часов.

Среднее время восстановления прибора частотомер электронно-счетный РЧ3-07-0002 - не более 8 часов.

Вероятность отсутствия скрытых отказов - не менее 0,96 за межповерочный интервал 12 месяцев при среднем коэффициенте использования Ки = 0,1.

Габаритные размеры прибора частотомер электронно-счетный РЧ3-07-0002 - 145Х198Х258мм.

Габаритные размеры табельной упаковки - 324X635X268мм.

Габаритные размеры транспортной тары - 498X830X405мм.

Габаритные размеры транспортной тары (ящик с картонными стенками) - 467X795X403мм.

Масса прибора частотомер электронно-счетный РЧ3-07-0002 без аккумуляторов к блоку питания автономному - не более 4,4кг.

Масса прибора с аккумуляторами к блоку питания автономному - не более 6,2кг.

Масса прибора с табельной упаковкой - не более 7кг.

Масса прибора частотомер электронно-счетный РЧ3-07-0002 с транспортной тарой - не более 31кг.

Прибор выдает на разъем МАРКЕР импульсы в уровнях ТТЛ с периодом равным измеряемому.

Данный режим является сервисным и техническими условиями на прибор не гарантируется.
