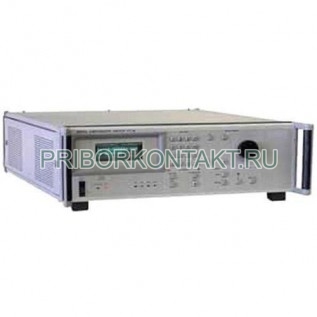

Г7-14/1

Также это изделие может называться: Г7 14/1, Г714/1, Г7141, Г7-14-1, Г7-1ч/1, g7-14/1, g7 14/1, g714/1.

Г7-14/1 синтезатор частот предназначен для разработки, производства и эксплуатации средств связи, где требуются источники сигналов с малым уровнем фазовых шумов и высокой стабильностью частоты.

Синтезаторы Г7-14/1 являются источниками высокостабильных спектрально-чистых электрических сигналов.

Диапазон частот - от 0,02 ГГц до 17,85 ГГц.

Дискретность перестройки частоты - от 10 кГц до 30 кГц; от 1 Гц до 3 Гц.

Погрешность по частоте в течение года - не более ±3?10^-7.

Среднее относительное изменение частоты за сутки:

- после 72 ч непрерывной работы - ±5?10^-9;

- после 1 мес непрерывной работы - ±5?10^-10.

Выдача опорного сигнала 5 МГц на нагрузке 50 Ом - от 0,6 В до 1,4 В.

Время переходных процессов при установке частоты - от 20 мс до 50 мс.

Уровень гармоник и субгармоник - не более -40 дБ.

Уровень комбинационных составляющих Г7-14/1:

- в диапазоне от 0,02 ГГц до 1,5 ГГц - не более -40 дБ;

- в диапазоне от 1,5 ГГц до 2 ГГц - не более -30 дБ;

- в диапазоне от 2 ГГц до 17,85 ГГц - не более -60 дБ.

Мощность выходного сигнала для Г7-14/1:

- в режиме АРМ на частоте от 0,02 ГГц до 8,15 ГГц - 20 мВт;

- в режиме АРМ на частоте от 8,15 ГГц до 17,85 ГГц - 10 мВт;

- в режиме максимальной выходной мощности (без АРМ) - от 10 Вт до 300 мВт.

Ослабление выходной мощности - не менее 20 дБ.

Изменения однополосного фазового шума приведено в таблице:

Диапазон рабочих температур - от +5° С до +40° С.

Время непрерывной работы в рабочих условиях - не менее 16 ч.

Питание:

- с напряжением - 220±22 В;

- с частотой - 50±1 Гц.

Потребляемая мощность - не более 190 В?А.

Габаритные размеры - 493?160?600 мм.

Масса - не более 31,3 кг.

Г7-14/1 синтезатор используют в качестве источника сигналов в АИС благодаря возможности управления параметрами через интерфейс IЕС 625 и малого времени установки частоты и мощности; для поверки частотомеров, измерителей мощности, анализаторов спектра, измерителей параметров цепей и другой измерительной аппаратуры; при лабораторных исследованиях радиоэлектронных устройств; в устройствах связи в качестве гетеродинов.
