Описание товара

Г7-1

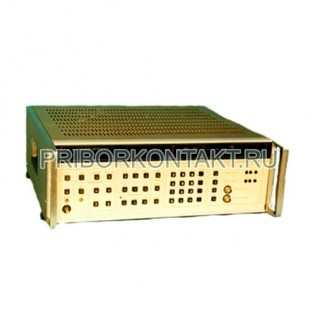

Синтезатор частоты измерительный Г7-1
Также этот прибор может называться: Г71, Г7 1, g7-1, g71, g7 1.
Г7-1 синтезатор частоты измерительный предназначен для комплектования измерителей параметров систем связи с частотным разделением каналов (ЧРК).
Сфера применения: в научно-исследовательских работах, при разработке я проверке в процессе изготовления различных радиотехнических устройств.
Технические характеристики Г7-1:
Частотные характеристики
Диапазон частот:
- несимметричные выходы 75 Ом; 50 Ом - от 10 Гц до 21 МГц;
- симметричный выход 600 Ом - от 200 Гц до 110 кГц;
- симметричный выход 150 Ом - от 10 кГц до 600 кГц;
- дополнительный выход - от 21 МГц до 60,99 МГц.
Дискретность установки частоты Г7-1 - 0,001 Гц.
Основная погрешность установки частоты - ± f?10-6 Гц, где f - установленная частота.
Относительная нестабильность частоты за 25 ч через 4 ч после включения - 10-8.
Амплитудные характеристики
Пределы установки уровня выходного сигнала:
- 50 Ом - (-71,23±8,76 дБм);
- 75 Ом - (-72,99±7 дБм);
- 150 Ом - (-78,23±1,76 дБм);
- 600 Ом - (-72,99±7 дБм).
Дискретность изменения уровня выходного сигнала - 0,01 дБ.
Погрешность установки максимального уровня выходного сигнала на фиксированной частоте 10 кГц:
- 75 Ом; 600 Ом - ±0,08 дБ;
- 50 Ом - ±0,15 дБ.
Погрешность установки максимального уровня выходного сигнала Г7-1 на фиксированной частоте 50 кГц:
- 150 Ом - ±0,08 дБ.
Погрешность установки уровня при перестройке частоты в диапазоне от 10 кГц до 21 МГц - ±0,15 дБ.
Погрешность ослабления встроенного выходного аттенюатора на фиксированной частоте 10 кГц с шагом 2 дБ:
- от 2 дБ до 14 дБ - ±0,2 дБ;
- от 14 дБ до 24 дБ - ±0,3 дБ;
- от 24 дБ до 44 дБ - ±0,4 дБ;
- от 44 дБ до 78 дБ - ±0,5 дБ.
Спектральная чистота
Уровень интегральных фазовых шумов в полосе от 5 кГц до 30 кГц на частоте выходного сигнала 20 МГц - не более -54 дБ.
Уровень гармонических составляющих приборов синтезаторы Г7-1:
- от 200 Гц до 1 МГц - (-60 дБ);
- от 1 МГц до 5 МГц - (-55 дБ);
- от 5 МГц - (-45 дБ).
Уровень побочных (негармонических) спектральных составляющих - не более -66 дБ.
Фазовый сдвиг
Пределы установки фазового сдвига выходного сигнала - ±719,9°.
Дискретность Г7-1 - 0,1°.
Погрешность установки фазового сдвига - ±0,3°.
Качание частоты
Время перестройки:
- линейный однократный и непрерывный режимы - от 0,01 с до 99,99 с;
- логарифмический однократный и непрерывный режимы - от 0,1 с до 99,99 с.
Максимальная полоса качания синтезатора Г7-1 - полный частотный диапазон.
Непрерывность фазы - качание частоты без прерывания фазы в полном диапазоне частот.
Амплитудная модуляция
Глубина модуляции - до 100%.
Диапазон модулирующих частот - от 50 Гц до 50 кГц.
Фазовая модуляция
Пределы модуляции Г7-1 - от 0 до ±850°.
Диапазон частот - от 0 до 5 кГц.
Интерфейс - КОП.
Напряжение питания - 220±22 В.
Частота питания - 50±1 Гц.
Потребляемая мощность - 190 В·А.
Габариты - 488?173?507 мм.
Масса - 25 кг.
Синтезатор Г7-1 представляет собой источник гармонических сигналов с прецизионной установкой частоты и уровня, а также низким уровнем фазовых шумов и побочных спектральных составляющих.
