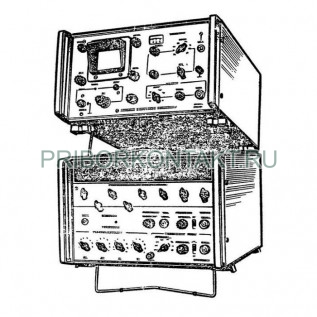

И2-22

Также этот прибор может называться: И2 22, И222, i2-22, i2 22, i222, u2-22, u2 22, u222.

И2-22 измеритель временных интервалов предназначен для измерения временных параметров импульсов, временных интервалов между импульсами, времени задержки, сдвигов, а также амплитуды исследуемых сигналов.

Измерители И2-22 применяются для измерений параметров генераторов импульсов и других источников видеоимпульсов соответствующего диапазона длительностей.

В состав прибора входят генератор задержки и индикатор.

Диапазон измерения амплитуды - от 10 В до 200 В.

Амплитуда исследуемых сигналов - от 0,1 В до 200 В.

Входное сопротивление - 50 Ом.

Диапазон измерения временных параметров видеоимпульсов и временных интервалов - от 10 нс до 90 мс.

Погрешность измерения - ±10^-5?t_изм+5?10^-9 с.

Внутренний или внешний вид запуска И2-22:

- синхроимпульсы - 100 кГц; 1 МГц; 5 МГц;

- отклонение от номинального значения - не более 0,03%;

- амплитуда - от 1 В до 30 В.

Параметры опорного (запускающего) и основного (задержанного) импульсов:

- полярность - положительная и отрицательная;

- частота следования - от 10 Гц до 100 кГц;

- длительность - от 500 нс до 1000 нс;

- длительность фронта - не более 30 нс;

- амплитуда - от 5 В до 20 В.

Диапазон установки задержки - от 0 до 90 мс (дискретно через 1 нс).

Погрешность установки временных сдвигов - 10^-5?t_{задержки}+2 нс.

Параметры задержанного импульса для запуска генератора развертки осциллографического индикатора И2-22:

- полярность - положительная;

- длительность фронта - 50 нс;

- длительность - 50 нс;

- амплитуда - от 2 В до 10 В.

Данные индикатора:

- тип ЭЛТ - 8ЛО5И;

- длительность развертки - 0,002 мкс/дел; 0,005 мкс/дел; 0,01 мкс/дел; 0,05 мкс/дел; 0,2 мкс/дел; 1,0 мкс/дел; 5,0 мкс/дел; 20 мкс/дел; 100 мкс/дел;

- чувствительность входа вертикально отклоняющих пластин ЭЛТ - 0,4 мм/В;

- время установления - 2 нс;

- чувствительность - 0,02 В/дел; 0,05 В/дел; 0,1 В/дел; 0,2 В/дел; 0,5 В/дел; 1 В/дел; 2 В/дел; 5 В/дел; 10 В/дел.

Погрешность установки уровня - от ±1% до ±3%.

Погрешность измерения амплитуды - 0,03?U+1 В.

Установка уровня измерения - дискретно через 0,1 от величины изображения.

Потребляемая мощность И2-22:

- генератора задержки - 100 В?А;

- индикатора - 110 В?А.

Питание от сети переменного тока:

- частота - 50±0,5 Гц;

- напряжение - 200±22 В.

Габаритные размеры:

- генератора задержки - 240?360?475 мм;

- индикатора - 200?360?475 мм.

Масса:

- генератора задержки - не более 19 кг;

- индикатора - не более 17 кг.

Температура окружающего воздуха - от +5° С до +50° С.

Относительная влажность при +30° С - до 98%.

Измерители обеспечивают точные измерения временных параметров повторяющихся видеоимпульсов (длительностей, сдвигов между импульсами, фронтов и спадов). Достоинства осциллографических измерителей временных интервалов: возможность наблюдения исследуемого процесса измерений на любом уровне и любом участке сигнала, широкий диапазон амплитуд исследуемого сигнала, наглядность и простота процесса измерения.
