Аттенюатор Аттенюатор Д5-36А

Д5-36А

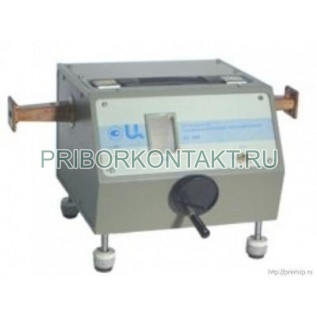

Аттенюатор поглощающий Д5-36А

Также это изделие может называться: Д536А, Д5 36А, Д-536А, Д 536А, d5-36А, d536А, d5 36А.

Д5-36А аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Д5-36А относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Аттенюаторы Д5-36А находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, поглощающие аттенюаторы могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Технические характеристики Д5-36А:

Диапазон частот - от 25,86 ГГц до 37,5 ГГц.

Пределы изменения ослабления - от 0 до 70 дБ.

Основная погрешность - от 0,41 дБ до 1,41 дБ.

Допустимая мощность - 0,3 Вт.

КСВН аттенюатора Д5-36А - 1,2.

Серийные аттенюаторы поглощающие выполнены на волноводах и полосковых линиях. В основу принципа действия положено поглощение электрической составляющей и электромагнитного поля в пластинах, покрытых поглощающим слоем.

В Д5-36А на полосковых линиях поглощающие пластины вводятся между центральным и наружными проводниками симметричной полосковой линии.
