Аттенюатор Аттенюатор Д5-35А

Д5-35А

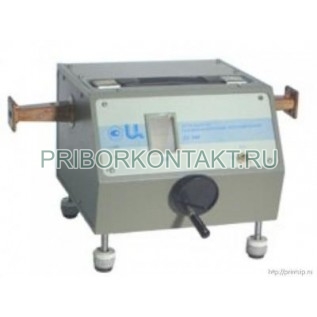

Аттенюатор поглощающий Д5-35А

Также это изделие может называться: Д535А, Д5 35А, Д-535А, Д 535А, d5-35А, d535А, d5 35А.

Д5-35А аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Д5-35А относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Аттенюаторы Д5-35А находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, поглощающие аттенюаторы могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Технические характеристики Д5-35А:

Диапазон частот - от 17,44 ГГц до 25,86 ГГц.

Пределы изменения ослабления - от 0 до 70 дБ.

Основная погрешность - от 0,3 дБ до 1,06 дБ.

Допустимая мощность - 0,3 Вт.

КСВН аттенюатора Д5-35А - 1,2.

Серийные аттенюаторы поглощающие выполнены на волноводах и полосковых линиях. В основу принципа действия положено поглощение электрической составляющей и электромагнитного поля в пластинах, покрытых поглощающим слоем.

В Д5-35А на полосковых линиях поглощающие пластины вводятся между центральным и наружными проводниками симметричной полосковой линии.
